產品介紹
開放式架構的顯示螢幕模組，透過專利 CDS (Convertible Display System) 技術，可自由搭配嵌入式電腦模組 (P2000 或 P1000 系列) 或顯示器模組 (M1100 Series) 組成工業平板電腦或工業觸控顯示器。專為設備製造商所開發，易於安裝成為 CO-100 系列的主要優勢。整機一體式設計、獨家可調式安裝支架以及支援多款安裝模式，除了能完美結合於不同材質、厚度的機櫃外殼，呈現整體一致性外，其強固設計也兼顧工業嚴苛環境現場端的應用需求。
Product Category >>>> Modular Panel PC & Industrial Monitor
可調式設計
安裝簡易
——
獨家可調式安裝支架，擁有厚度調整的選擇以及支援多款鎖固方式 (Panel Type 及 Boss Type)，對於使用全平面安裝與標準安裝的工業機台，提供更簡易、便捷的整合關鍵。
Patent No.: D224544, D224545, I802427一體式設計
——

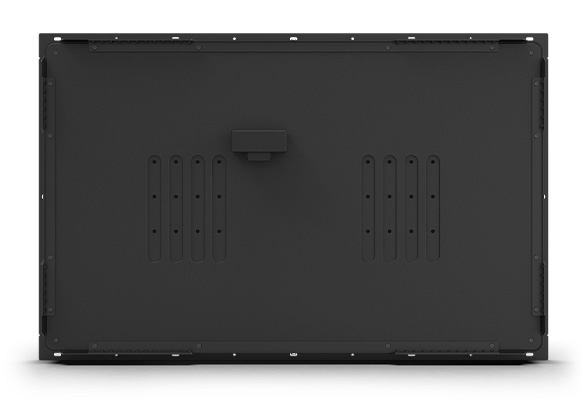

CO-100 系列彈性與可靠兼具，除了是開放式架構的顯示螢幕模組，可佈署於設備機台中。其整機一體式的設計，在卸除安裝支架後，可直接透過 VESA 安裝作為單機使用，或是安裝於 19" 機架中提供顯示功能。
強固可靠兼具
耐用度提升
——
由於整機一體式設計，CO-100 系列除具備自我前 IP65 防塵防水保護外，寬溫設計，特別適合安裝於嚴苛工業環境下的機台內，高度滿足工業現場端 HMI 的應用需求。
高度彈性
CDS 專利技術
——
透過 CDS 專利技術，可結合嵌入式電腦模組成為工業平板電腦，或是搭配顯示器模組成為工業觸控顯示器。現場端易於維護與預留未來升級彈性是主要優勢之一。
Patent No. M482908
影片
詳細規格

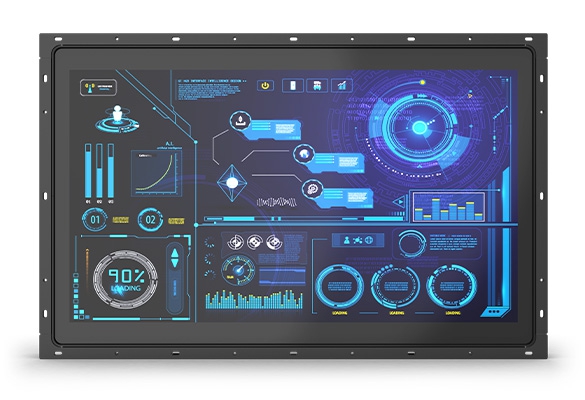

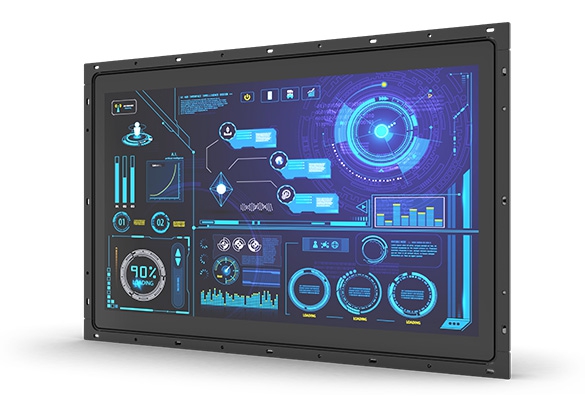

CO-W124C
| Model Name | CO-W124C | |
|---|---|---|
| Display | LCD Size | • 24" (16:9) |
| Resolution | • 1920 x 1080 | |
| Brightness (cd/m2) | • 300 | |
| Contrast Ratio | • 5000:1 | |
| LCD Color | • 16.7M | |
| Pixel Pitch | • 0.27675(H) x 0.27675(V) | |
| Viewing Angle (H-V) | • 178 / 178 | |
| Backlight LED Life Time | • 50,000 hrs (LED Backlight) | |
| Touch Screen | Touchscreen Type | • Projected Capacitive Touch |
| Physical | Dimension (W x D x H) | • 604 x 387.2 x 63.3mm |
| Weight | • 8.3 KG | |
| Construction | • One-piece and Slim Bezel Design | |
| Mounting Type | • Flat / Standard / VESA / Rack Mount | |
| Mounting Bracket | • Pre-installed Mounting Bracket with Adjustable Design (Support 11 different stages of adjustment) | |
| Power | Power Consumption | • 23.75W (Max.) |
| Protection | Ingress Protection | • Front Panel IP65 Compliant * According to IEC60529 |
| Environment | Operating Temperature | • -20°C - 70°C (with Industrial Grade peripherals; Ambient with air flow) |
| Storage Temperature | • -30°C - 80°C | |
| Humidity | • 80% RH @ 50°C (non-condensing) | |
| EMC | • CE, UKCA, FCC, ICES-003 Class A | |
| EMI | • CISPR 32 Conducted & Radiated: Class A • EN/BS EN 55032 Conducted & Radiated: Class A • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A • EN/BS EN61000-3-3 Voltage fluctuations & flicker • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A | |
| EMS | • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 3 V/m • EN/IEC 61000-4-4 EFT: AC Power: 1 kV; DC Power: 0.5 kV; Signal: 0.5 kV • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV • EN/IEC 61000-4-6 CS: 3V • EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 0.5 cycles at 50 Hz | |
訂購資訊
| Model No. | Product Description |
|---|---|
| CO-W124C-R10 | 24" TFT-LCD Full HD 16:9 Open Frame Display Module with Projected Capacitive Touch |
| • CO-W124C Display Module x1 |
