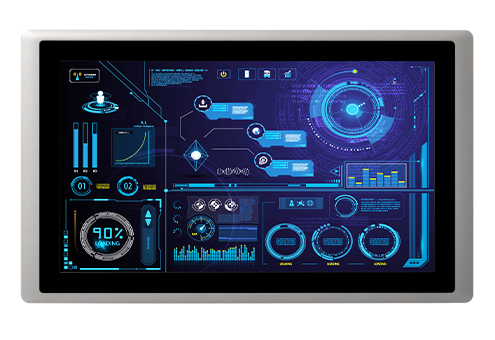

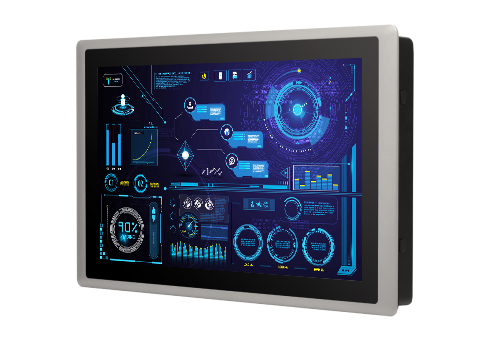

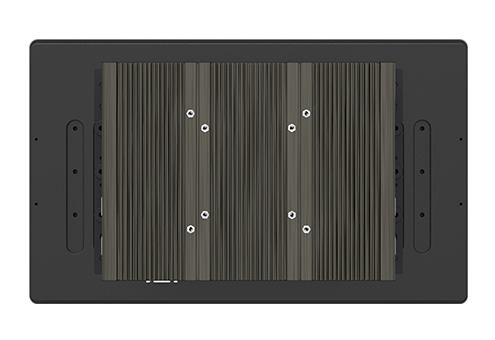

CV-W115 / P2202 Series

15,6" TFT WXGA 16:9 Display Modularer Panel PC mit Intel® Core™ Prozessor der 12. Generation
PRODUKTEIGENSCHAFTEN
  • 15,6" TFT WXGA 16:9 LCD mit resistivem 5-Draht / projiziert kapazitivem Touch
  • Integrierter Intel® Alder Lake-P U-Series Core™-Prozessor
  • 2 x DDR5 SO-DIMM Sockel, unterstützt bis zu 4800MHz 64GB Speicher
  • Vier unabhängige Displays (CDS / HDMI / DP / VGA)
  • 1x M.2 Key E Typ 2230 Sockel für Intel CNVi / Kabelloses Modul
  • Design mit Aluminium-Druckguss-Frontblende
  • Frontplatte IP65-konform
ÜBERBLICK
High Performance Industrial Panel PC (CV-100/P2000 Series)

Die CV-100/P2202-Serie ist ein leistungsstarker modularer Industrie-Panel-PC mit einem Intel® Core™ U-Series (Alder Lake-P)-Prozessor, einer umfassenden Auswahl an Bildschirmgrößen und flexibler Erweiterung. Er umfasst eine Vielzahl nativer E/A-Schnittstellen (1 GbE LAN, USB 3.2 Gen 2x1, COM und DIO), verfügt über Mini-PCIe- und M.2 Key E Type 2230-Erweiterungssteckplätze und unterstützt das exklusive CFM-Erweiterungsmodul, um PoE- und IGN-Funktionen hinzuzufügen. Die exklusive, patentierte CDS-Technologie von Cincoze bietet Flexibilität für zukünftige Leistungserweiterungen des Computers oder den Austausch von Displays. Die robuste CV-100/P2202-Serie eignet sich für die verschiedensten Anwendungen der Maschinen-HMI und der Visualisierung von Produktionsprozessen.

Produktkategorie >>>> Modularer Panel PC & Industriemonitor




Ausgezeichnete Rechenleistung

——

Die CV-100/P2202-Serie ist mit dem Intel® Core™ i5/i3 U-Serien-Prozessor der 12. Generation (Alder Lake-P) ausgestattet, der auf dem Intel® 7-Prozess basiert. Die U-Serie hat einen geringen Stromverbrauch von nur 15 W, bietet eine hervorragende Leistung mit bis zu 10 Kernen (2P+8E) und verfügt über die integrierte Intel® Iris Xe-Grafik, um die Bildklassifizierungsleistung beim KI-Deep-Learning problemlos zu bewältigen.

Excellent Computing Performance

CDS Patented Technology


CDS Patentierte Technologie

——

Die patentierte Technologie des Cincoze Convertible Display System (CDS) erleichtert die Wartung vor Ort und künftige Aufrüstungen. Für den Austausch eines Displays oder die Verbesserung der Systemleistung muss nur eine einzige Komponente ausgetauscht werden, was die Aufrüstungskosten erheblich senkt.

Patent Nr. M482908

Komplettes Größensortiment

——

Die CV-100/P2202-Serie verfügt über ein breit gefächertes Produktportfolio, das von der Bildschirmgröße (12 bis 24 Zoll) über das Anzeigeverhältnis (4:3, 5:4 und 16:9) bis hin zu den Touchmethoden (Multi-Point-P-Cap und Single-Point-Resistiv) reicht, die je nach Anwendungsanforderungen ausgewählt werden können.

Complete Range of Sizes

Rugged, Safe, and more Reliable


Robuster, sicher und zuverlässig

——

Um rauen und robusten Einsatzumgebungen gerecht zu werden, verfügt der CV-100/P2202 über eine Reihe von industrietauglichen Schutzvorrichtungen, einschließlich eines weiten Betriebstemperaturbereichs (-20°C bis 70°C), eines weiten Eingangsspannungsbereichs (9 bis 48VDC) und einer staub- und wasserfesten IP65-Frontblende, was für Anwendungen wie HMI oder Produktionsprozessvisualisierung von Vorteil ist.


Video
SPEZIFIKATION

CV-W115 Series

Model NameCV-W115RCV-W115C
DisplayLCD Size15.6" (16:9)
Max. Resolution1366 x 768 (WXGA)
Brightness (cd/m2)400
Contract Ratio500 : 1
LCD Color16.2M
Pixel Pitch (mm)0.252 (H) x 0.252 (V)
Viewing Angle (H-V)170 / 160
Backlight MTBF50,000 hrs (LED Backlight)
Touch ScreenTouchscreen TypeResistive 5-wireProjected Capacitive
PhysicalDimension (W x D x H)420 x 254 x 66.2 mm
Weight Information4.25 kg
Mechanical ConstructionDie-Casting Flat Surface
Reliability & ProtectionFront Panel ProtectionIP 65 Compliant
Surge Protection2kV
EnvironmentOperating Temperature0°C to 60°C (with Industrial Grade peripherals; Ambient with air flow)
Storage Temperature-20°C to 60°C
Relative Humidity80% RH @ 50°C (Non-Condensing)
EMCCE, UKCA, FCC, ICES-003 Class A
EMI• CISPR 32 Conducted & Radiated: Class A
• EN/BS EN 55032 Conducted & Radiated: Class A
• EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
• EN/BS EN61000-3-3 Voltage fluctuations & flicker
• FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS• EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
• EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 3 V/m
• EN/IEC 61000-4-4 EFT: AC Power: 1 kV; DC Power: 0.5 kV; Signal: 0.5 kV
• EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV
• EN/IEC 61000-4-6 CS: 3V
• EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m
• EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 0.5 cycles at 50 Hz
SafetyUL, cUL, CB, IEC, EN 62368-1

P2202 Series

Model NameP2202P2202E
SystemProcessor• Onboard 12th Generation Intel® Alder Lake-P U-Series CPU:
  - Intel® Core™ i5-1245UE 10 Cores Up to 4.40 GHz, TDP 15W
  - Intel® Core™ i3-1215UE 6 Cores Up to 4.40 GHz, TDP 15W
Memory• 2x DDR5 4800MHz SO-DIMM Socket
Supports Un-buffered and non-ECC Type, Up to 64GB
BIOS• AMI BIOS
GraphicsGraphics Engine• Integrated Intel® Iris® Xe Graphics: Core™ i5-1245UE
• Integrated Intel® UHD Graphics: Core™ i3-1215UE
Maximum Display Output• Supports Quad Independent Display
CDS• 1x CDS Connector (1920 x 1080 @60Hz)
DP• 1x DisplayPort Connector (4096 x 2304 @60Hz)
  * Verified maximum resolution: 3840 x 2160 @ 60Hz
HDMI• 1x HDMI Connector (3840 x 2160 @30Hz)
VGA• 1x VGA Connector (1920 x 1200 @60Hz)
AudioAudio CodecRealtek® ALC888, High Definition Audio
Line-out1x Line-out, Phone Jack 3.5mm
Mic-in1x Mic-in, Phone Jack 3.5mm
I/OLAN• 2x 1GbE LAN, RJ45
  - GbE1: Intel® I219
  - GbE2: Intel® I210
COM• 4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
USB• 3 x USB 3.2 Gen2x1 (10Gbps), Type A
• 1 x USB 2.0 (480Mbps), Type A
DIO• 16x Isolated Digital I/O (8in/8out), 20-Pin Terminal Block
StorageSSD/HDD2x 2.5” SATA HDD/SSD Bay (SATA3.0)
RAIDSupport RAID 0/1
ExpansionMini PCI Express2x Full-size Mini-PCIe Socket
PCI Express--1x PCI or 1x PCIe x4 Expansion slot (with Optional Riser Card)
* Supports maximum dimensions of add-on card (H x L) : 111 x 169mm
SIM Socket• 1x SIM Socket
M.2• 1x M.2 Key E Type 2230 Socket, Support Intel CNVi/Wireless Module
CFM (Control Function Module) Interface• 1x CFM Interface for optional IGN Module Expansion
• 1x CFM Interface for optional PoE Module Expansion
CDS (Convertible Display System) Interface• 1x CDS Interface for Convertible Display Module
Other FunctionClear CMOS Switch• 1x Clear CMOS Switch
Reset Button• 1x Reset Button
Instant Reboot• Support 0.2sec Instant Reboot Technology
Watchdog Timer• Software Programmable Supports 256 Levels System Reset
OSD Button• LCD On/Off, Brightness Up, Brightness Down
Internal Speaker• AMP 2W + 2W
Status LED Indicator• Power LED, HDD LED
PowerPower Button• 1x ATX Power On/Off Button
Power Mode Switch• 1x AT/ATX Mode Switch
Power Input• 9 - 48VDC, 3-pin Terminal Block
Remote Power On/Off• 1x Remote Power On/Off, 2-pin Terminal Block
Operating StystemWindowsWindows®11, Windows®10
LinuxUbuntu 22.04
PhysicalDimension ( W x D x H )• 254.5 x 190 x 41.5 mm• 254.5 x 190 x 61 mm
Weight Information• 2.22 kg• 2.74 kg
Mechanical ConstructionExtruded Aluminum with Heavy Duty Metal
MountingWall / VESA / CDS / DIN Rail
Physical DesignFanless Design
Jumper-less Design
Reliability & ProtectionReverse Power Input Protection• Yes
Over Voltage Protection• Protection Range: 51~58V
• Protection Type: shut down operating voltage, re-power on at the preset level to recover
Over Current Protection• 15A
CMOS Battery Backup• SuperCap Integrated for CMOS Battery Maintenance-free Operation
MTBF• 216,747 Hours - Database: Telcordia SR-332 Issue3, Method 1, Case 3
EnvironmentOperating Temperature

• -40°C to 70°C
* With extended temperature peripherals; Ambient with air flow
* According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14

Storage Temperature• -40°C to 70°C
Relative Humidity• 95%RH @ 70°C (non-Condensing)
Shock• Operating, 50 Grms (w/ SSD, according to IEC60068-2-27)
Vibration• Operating, 1 Grms, 10-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-6)
• Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
EMC• CE, UKCA, FCC, ICES-003 Class A
• EN IEC 61000-6-4, EN IEC 61000-6-2 (24VDC Input Only)
EMI• CISPR 32 Conducted & Radiated: Class A
• EN/BS EN 55032 Conducted & Radiated: Class A
• EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
• EN/BS EN61000-3-3 Voltage fluctuations & flicker
• FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS

• EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
• EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 10 V/m
• EN/IEC 61000-4-4 EFT: AC Power: 2 kV; DC Power: 1 kV; Signal: 1 kV
• EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV
• EN/IEC 61000-4-6 CS: 10V
• EN/IEC 61000-4-8 PFMF: 50 Hz, 30A/m
• EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 1 cycles at 60 Hz

Safety

UL, cUL, CB, IEC/EN 62368-1

BESTELLINFORMATIONEN
Available Models
Model No.Product Description
CV-W115R-R10/P2202-i5-R1015.6" TFT WXGA 16:9 Display Modular Panel PC with 12th Gen. Intel® Core™ i5-1245UE Processor and Resistive 5-wire Touch
CV-W115R-R10/P2202E-i5-R1015.6" TFT WXGA 16:9 Display Modular and Expandable Panel PC with 12th Gen. Intel® Core™ i5-1245UE Processor and Resistive 5-wire Touch
CV-W115C-R11/P2202-i5-R1015.6" TFT WXGA 16:9 Display Modular Panel PC with 12th Gen. Intel® Core™ i5-1245UE Processor and Projected Capacitive Touch
CV-W115C-R11/P2202E-i5-R1015.6" TFT WXGA 16:9 Display Modular and Expandable Panel PC with 12th Gen. Intel® Core™ i5-1245UE Processor and Projected Capacitive Touch
CV-W115R-R10/P2202-i3-R1015.6" TFT WXGA 16:9 Display Modular Panel PC with 12th Gen. Intel® Core™ i3-1215UE Processor and Resistive 5-wire Touch
CV-W115R-R10/P2202E-i3-R1015.6" TFT WXGA 16:9 Display Modular and Expandable Panel PC with 12th Gen. Intel® Core™ i3-1215UE Processor and Resistive 5-wire Touch
CV-W115C-R11/P2202-i3-R1015.6" TFT WXGA 16:9 Display Modular Panel PC with 12th Gen. Intel® Core™ i3-1215UE Processor and Projected Capacitive Touch
CV-W115C-R11/P2202E-i3-R1015.6" TFT WXGA 16:9 Display Modular and Expandable Panel PC with 12th Gen. Intel® Core™ i3-1215UE Processor and Projected Capacitive Touch

Model Configuration
 CV-W115RCV-W115CP2202 (i3/i5)P2202E (i3/i5)
CV-W115R/P2202V--V--
CV-W115C/P2202--VV--
CV-W115R/P2202EV----V
CV-W115C/P2202E--V--V

Package Checklist
• CV-W115/P2202 Series Panel PC x1• Thermal Pad x1
• Power Terminal Block x1• Screws Pack x5
• Remote Power On/Off Terminal Block Connector x1• Panel Mounting Kit x1
• DIO Terminal Block Connector x2• DIN Rail Mounting Kit x1
• PCI / PCIe Card Installation Kit x 1 (For P2202E Only)

Optional Modules and Accessories
Model No.Description
CFM-IGN101CFM Module with Power Ignition Sensing Control Function, 12V/24V Voltage Detection Selectable
CFM-PoE04CFM Module with PoE Control Function, Individual Port 25.5W (For P2202 Only)
CFM-PoE05CFM Module with PoE Control Function, Individual Port 25.5W (For P2202E Only)
RC-E4-02Riser Card with 1x PCIe x4 Slot (For P2202E Only)
RC-PI-02Riser Card with 1x PCI Slot (For P2202E Only)
MEC-COM-M212-TDB9Mini-PCIe Module with 2x RS-232 Ports, 1x Thin DB9 Cable (For P2202E Only)
MEC-COM-M334-TDB9Mini-PCIe Module with 4x RS-232/422/485 Ports, 2x Thin DB9 Cable (For P2202E Only)
MEC-USB-M102-30Mini-PCIe Module with 2x USB 3.0 Ports, 1x 30cm cable (For P2202E Only)
MEC-LAN-M102-30Mini-PCIe Module with 2x LAN Ports, 2x 30cm cable (For P2202E Only)
UB12031x Universal Bracket with 2x DB9 Cutout (For P2202E Only)
UB12111x Universal Bracket with 2x RJ45 Cutout (For P2202E Only)
UB12141x Universal Bracket with 2x USB Cutout (For P2202E Only)
URM01Universal 19" Rack Mount Kit for Industrial Panel PC & Industrial Monitor
GST60A12-CIN1Adapter AC/DC 12V 5A 60W, GST60A12-CIN, wide temp (-30°C ~ +70°C), level VI
GST120A24-CINAdapter AC/DC 24V 5A 120W with 3pin Terminal Block Plug and Tubes, Level VI
GST220A24-CINAdapter AC/DC 24V 9.2A 220W with 3pin Terminal Block Plug 5.0mm Pitch, with TUBES, level VI (For P2202E Only)
