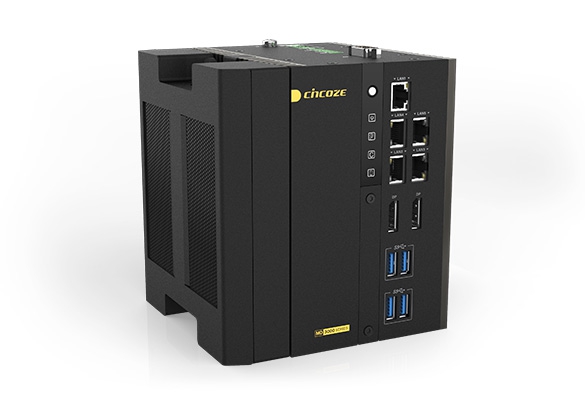

MD-3000

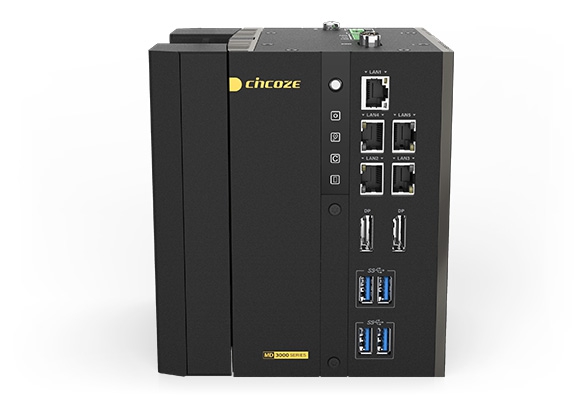

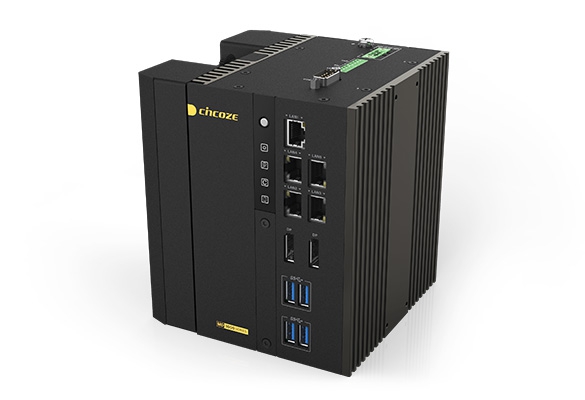

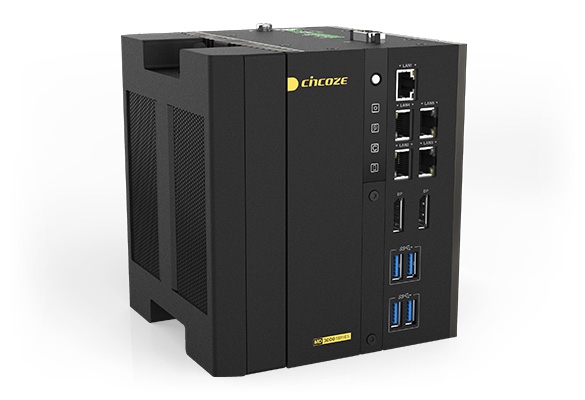

Intel Core Prozessoren der 14./13./12. Generation, Hochleistungsfähiger und Skalierbarer DIN-Schienen-Computer

PRODUKTEIGENSCHAFTEN

Intel® Core™ i9/i7/i5/i3 Prozessor der 14./13./12. Generation (Raptor Lake-S Refresh / Raptor Lake-S / Alder Lake-S)
Skalierbares Design mit optionalem skalierbarem Erweiterungs-Deck zur Erweiterung von E/A-Modulen (I/O-Modulen)
Kompakte Größe mit Unterstützung für DIN-Schienen-Montage
Unterstützt zwei PCIex4 NVMe SSDs mit RAID-Funktion

CERTIFICATIONS

ZUR ANFRAGE HINZUFÜGEN DATENBLATT

ÜBERBLICK
SPEZIFIKATION
BESTELLINFORMATIONEN
DOWNLOADS

ÜBERBLICK

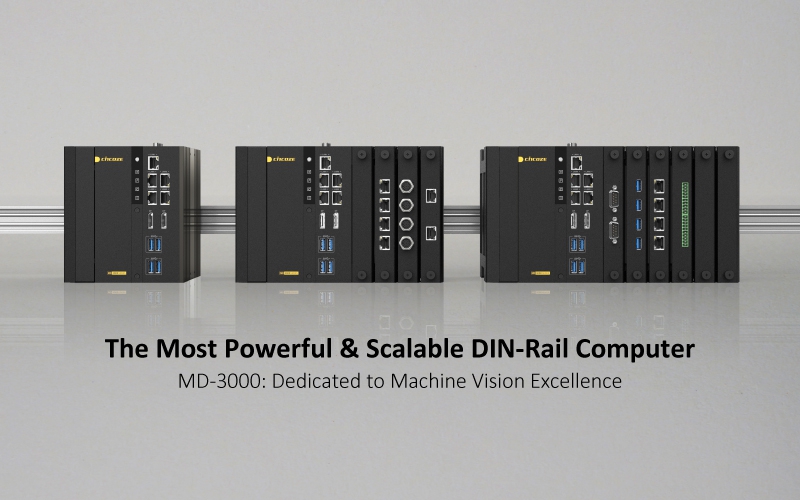

The Most Powerful & Scalable DIN-Rail Computer, MD-3000: Dedicated to Machine Vision Excellence

Die Cincoze MD-3000 Serie wurde für Workstations und Maschinen in den Bereichen Machine Vision und intelligente Fertigung entwickelt. Sie ist ein einzigartiger DIN-Rail Embedded-Computer mit kompakter Bauform, hervorragender Leistung, umfangreicher Erweiterbarkeit und hoher Zuverlässigkeit.

Klein und leistungsstark: Das Gehäuse ist nur 150 mm hoch, unterstützt jedoch eine Desktop-CPU der Intel® Core™ Serie. Dadurch können hochgeschwindige Bildverarbeitung und KI-Anwendungen problemlos bewältigt werden.
Kompakt und erweiterbar: Das System verfügt über mehrere native Hochgeschwindigkeits- und industrielle I/O- sowie M.2-Erweiterungssteckplätze. Es unterstützt bis zwei- bis sechsslot-Scalable Expansion Decks (SED). Hier können Scalable Expansion Module (SEMs) für zusätzliche I/O-, Speicher- und drahtlose Übertragungsfunktionen angebunden werden.
Kompakt und zuverlässig: Bewährtes robustes Design, das zahlreiche Industriestandards erfüllt (vibrationsfest, stoßfest, EMV, Sicherheit usw.), um einen langfristig stabilen Betrieb unter rauen Bedingungen zu gewährleisten. Damit ist es die ideale Rechenplattform für Machine-Vision-Anwendungen in intelligenten Fertigungsumgebungen.

Hervorragende Rechenleistung

——

Unterstützt werdem Intel® Core™ Prozessoren der 14., 13. und 12. Generation (35–65 W), bis zu 96 GB 5600 MHz DDR5-Speicher und bis zu zwei NVMe-SSDs. So steht die erforderliche Leistung für Machine-Vision-Aufgaben wie visiongeführte Robotik, Inspektion, Messung und Visualisierung zur Verfügung.

Wesentliche Wärmeableitungstechnologie

——

Drei Wärmeableitungsdesigns gewährleisten eine gleichbleibend hohe Leistung: Der patentierte Dynamic Thermal Mechanism kompensiert mechanische Toleranzen und sorgt für einen festen Sitz zwischen CPU-Kühler und Oberseite, ein externer Lüfter ermöglicht staubfreie Kühlung, und der patentierte Smart OTP überwacht und steuert den Lüfterbetrieb.

[Patent Nr. I893729, I870277]

Umfassende Erweiterungsmöglichkeiten

——

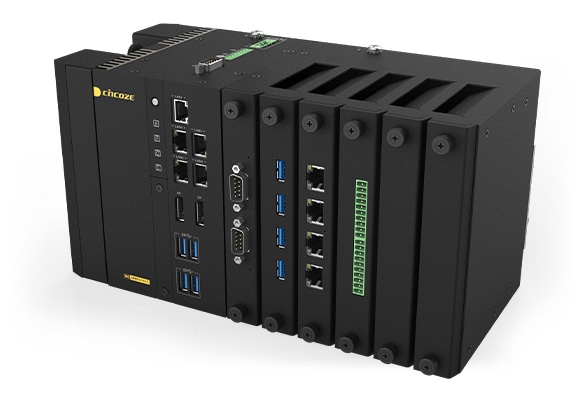

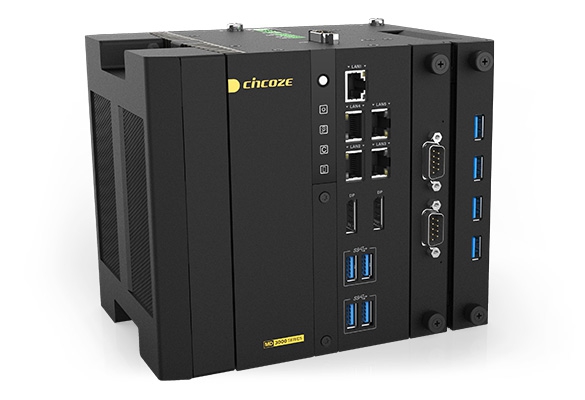

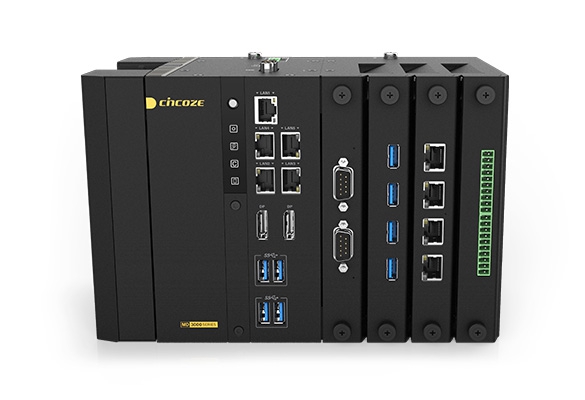

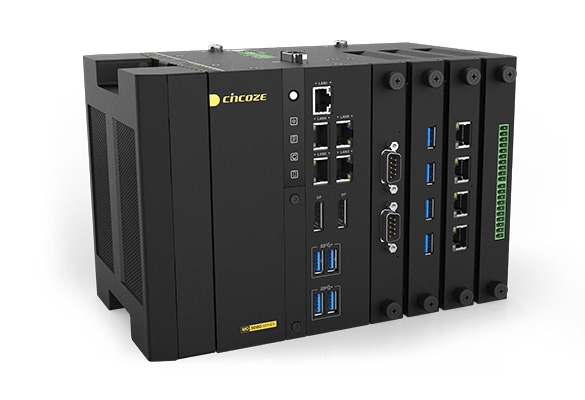

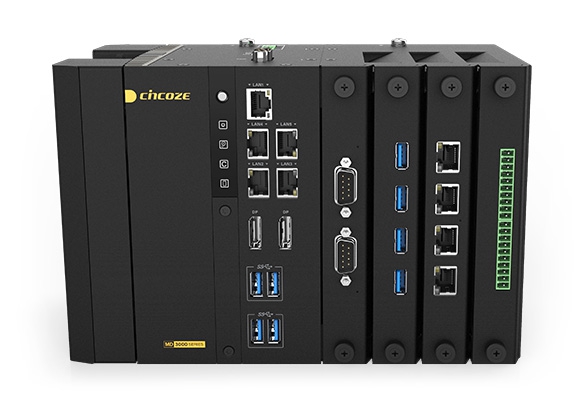

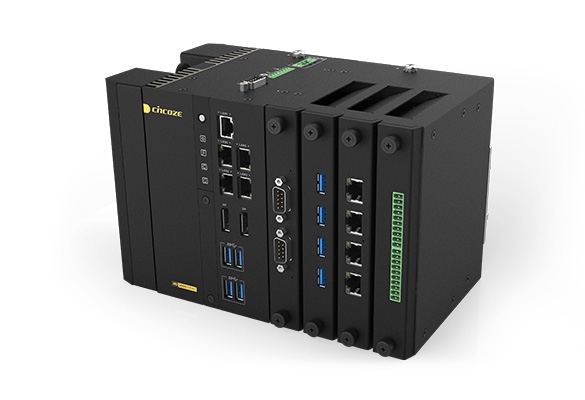

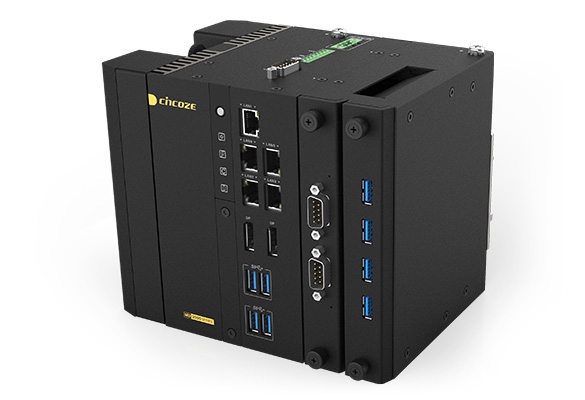

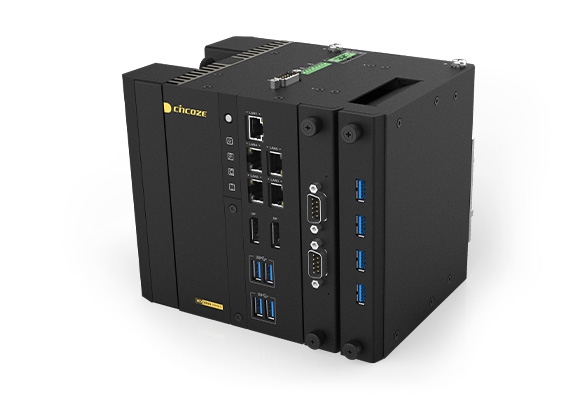

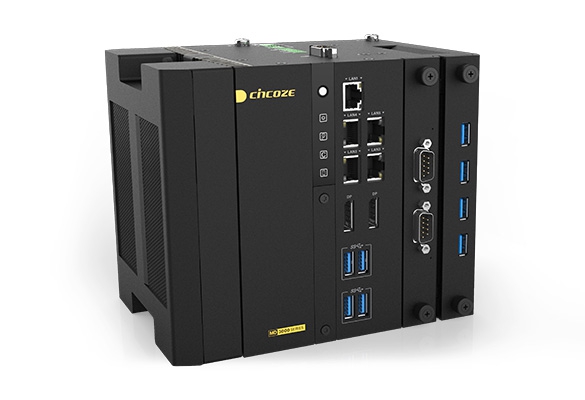

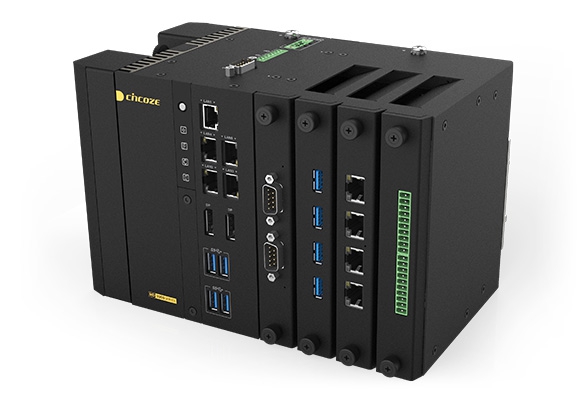

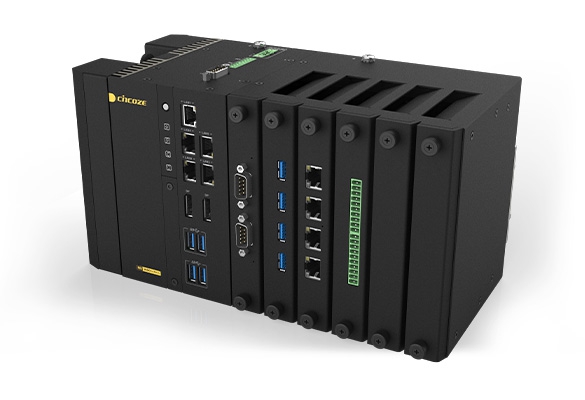

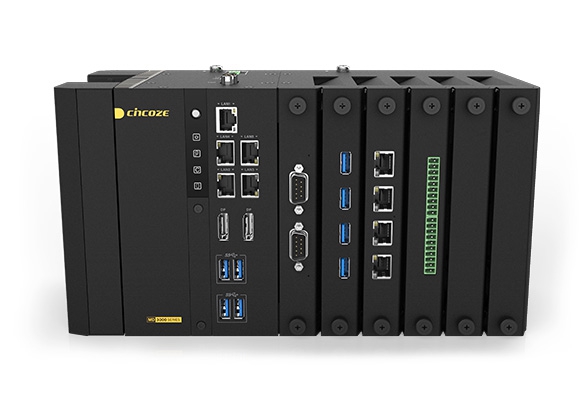

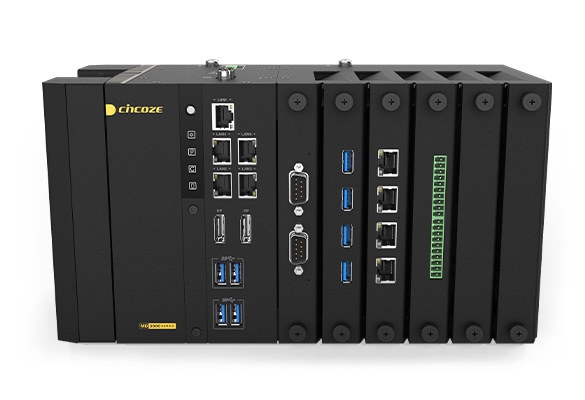

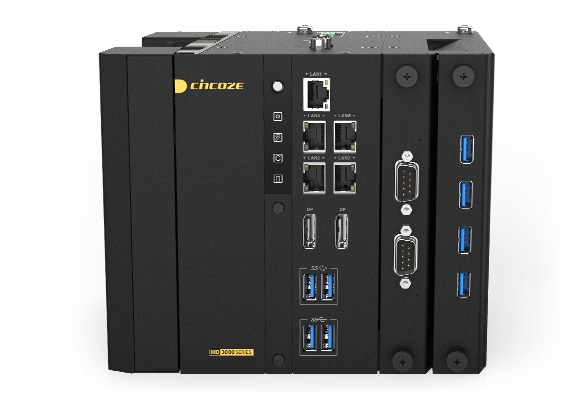

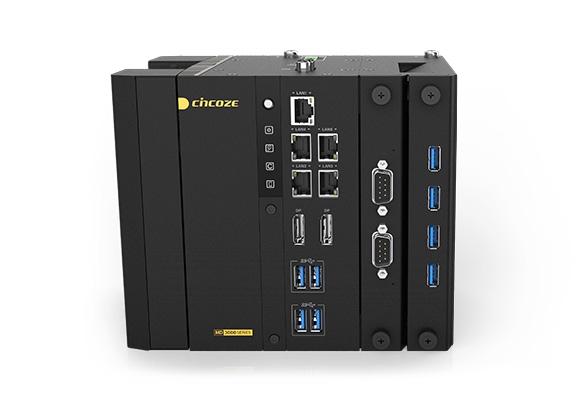

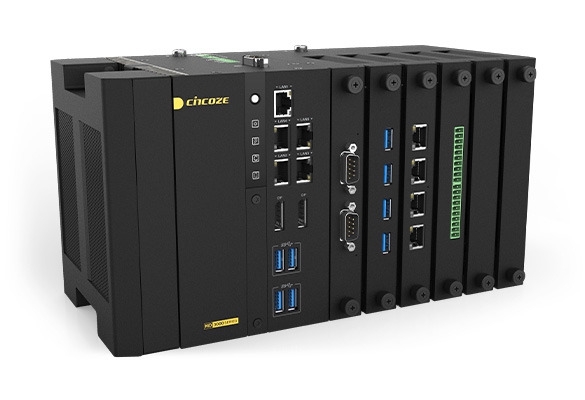

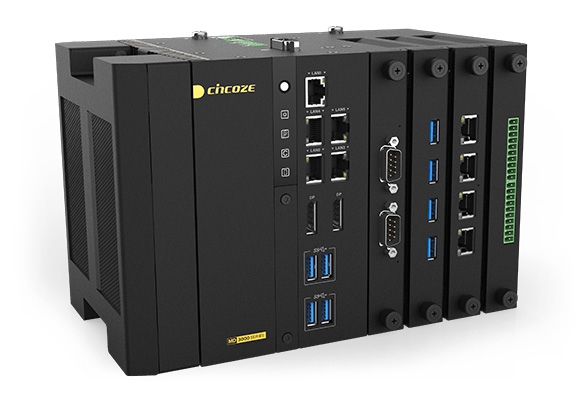

SEDs mit zwei, vier oder sechs Steckplätzen unterstützen verschiedene Erweiterungsmodule (SEMs) für I/O, PoE, M.2-Erweiterungen, 2,5"-Speicher und mehr. Dadurch werden drahtlose Übertragung ermöglicht und die Speicherkapazität erweitert, um unterschiedliche Anwendungsanforderungen zu erfüllen.

Einfach zu konfigurieren & Plug-and-Play

——

Die SEM-Module von Cincoze sind flexibel und hot-swappable. Sie verfügen über ein Guiding-Rail-Alignment-Design, das eine einfachere und schnellere Installation ermöglicht.

Durchdachtes Installationsdesign

——

Mit einem kompakten Gehäuse von 150 mm Höhe, DIN-Schienenmontage und allen Bedienoberflächen sowie Wartungsbereichen, die von der Vorderseite zugänglich sind, eignet es sich ideal für die Installation in Schränken oder Gehäusen.

Robust und zuverlässig

——

Das System unterstützt einen weiten Temperaturbereich (-40 °C bis 65 °C), Spannungsbereich (9 – 48 VDC) und erfüllt industrielle EMV-Standards (EN 61000-6-2/4), wodurch ein zuverlässiger und stabiler Betrieb unter rauen Bedingungen gewährleistet wird.

Video

BRAUCHEN SIE HILFE?

KONTAKT

info@cincoze.com

SPEZIFIKATION

Model Name		MD-3000
System	Processor	• 14th Generation Intel® Raptor Lake-S Refresh Series CPU: - Intel® Core™ i9-14900 24 Cores Up to 5.8 GHz, TDP 65W - Intel® Core™ i7-14700 20 Cores Up to 5.4 GHz, TDP 65W - Intel® Core™ i5-14500 14 Cores Up to 5.0 GHz, TDP 65W - Intel® Core™ i5-14400 10 Cores Up to 4.7 GHz, TDP 65W - Intel® Core™ i3-14100 4 Cores Up to 4.7 GHz, TDP 60W - Intel® Core™ i9-14901E 8 Cores Up to 5.6 GHz, TDP 65W - Intel® Core™ i7-14701E 8 Cores Up to 5.4 GHz, TDP 65W - Intel® Core™ i5-14501E 6 Cores Up to 5.2 GHz, TDP 65W - Intel® Core™ i5-14401E 6 Cores Up to 4.7 GHz, TDP 65W - Intel® Core™ i9-14900T 24 Cores Up to 5.5 GHz, TDP 35W - Intel® Core™ i7-14700T 20 Cores Up to 5.2 GHz, TDP 35W - Intel® Core™ i5-14500T 14 Cores Up to 4.8 GHz, TDP 35W - Intel® Core™ i5-14400T 10 Cores Up to 4.5 GHz, TDP 35W - Intel® Core™ i3-14100T 4 Cores Up to 4.4 GHz, TDP 35W - Intel® Core™ i9-14901TE 8 Cores Up to 5.5 GHz, TDP 45W - Intel® Core™ i7-14701TE 8 Cores Up to 5.2 GHz, TDP 45W - Intel® Core™ i5-14501TE 6 Cores Up to 5.1 GHz, TDP 45W - Intel® Core™ i5-14401TE 6 Cores Up to 4.5 GHz, TDP 45W - Intel® Processor 300 2 Cores Up to 3.9 GHz, TDP 46W - Intel® Processor 300T 2 Cores Up to 3.4 GHz, TDP 35W • 13th Generation Intel® Raptor Lake-S Series CPU: - Intel® Core™ i9-13900E 24 Cores Up to 5.2 GHz, TDP 65W - Intel® Core™ i7-13700E 16 Cores Up to 5.1 GHz, TDP 65W - Intel® Core™ i5-13500E 14 Cores Up to 4.6 GHz, TDP 65W - Intel® Core™ i5-13400E 10 Cores Up to 4.6 GHz, TDP 65W - Intel® Core™ i3-13100E 4 Cores Up to 4.4 GHz, TDP 65W - Intel® Core™ i9-13900TE 24 Cores Up to 5.0 GHz, TDP 35W - Intel® Core™ i7-13700TE 16 Cores Up to 4.8 GHz, TDP 35W - Intel® Core™ i5-13500TE 14 Cores Up to 4.5 GHz, TDP 35W - Intel® Core™ i3-13100TE 4 Cores Up to 4.1 GHz, TDP 35W • 12th Generation Intel® Alder Lake-S Series CPU: - Intel® Core™ i9-12900E 16 Cores Up to 5 GHz, TDP 65W - Intel® Core™ i7-12700E 12 Cores Up to 4.8 GHz, TDP 65W - Intel® Core™ i5-12500E 6 Cores Up to 4.5 GHz, TDP 65W - Intel® Core™ i3-12100E 4 Cores Up to 4.2 GHz, TDP 60W - Intel® Core™ i9-12900TE 16 Cores Up to 4.8 GHz, TDP 35W - Intel® Core™ i7-12700TE 12 Cores Up to 4.7 GHz, TDP 35W - Intel® Core™ i5-12500TE 6 Cores Up to 4.3 GHz, TDP 35W - Intel® Core™ i3-12100TE 4 Cores Up to 4.0 GHz, TDP 35W - Intel® Pentium® G7400E 2 Cores Up to 3.6 GHz, TDP 46W - Intel® Pentium® G7400TE 2 Cores Up to 3.0 GHz, TDP 35W - Intel® Celeron® G6900E 2 Cores Up to 3.0 GHz, TDP 46W - Intel® Celeron® G6900TE 2 Cores Up to 2.4 GHz, TDP 35W
	Chipset	• Intel R680E Chipset
	Memory	• 2x DDR5 SO-DIMM sockets, support Un-buffered and ECC Type memory, up to 96GB - Core™ i9/i7: Support 5600/4800 MHz with Single Rank memory and 5200/4800 MHz with Dual Rank memory. - Core™ i5/i3/Pentium®/Celeron®/Intel® Processor: Support 4800 MHz.
	BIOS	• AMI BIOS
Graphics	Graphics Engine	• Integrated Intel® UHD Graphics 770: Core™ i9/i7/i5 • Integrated Intel® UHD Graphics 730: Core™ i3 • Integrated Intel® UHD Graphics 710: Pentium®/Celeron®/Intel® Processor
	Maximum Display Output	• Supports Dual Independent Display
	Display Port	• 2x DisplayPort Connector: 4096 x 2304 @ 60Hz * Verified maximum DP resolution: 3840x2160 @ 60Hz
I/O	LAN	• 5x GbE LAN, RJ45 - GbE1: Intel® I219 - GbE2~5: Intel® I210
	COM	• 1x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
	USB	• 4x USB 3.2 Gen1x1 (5Gbps), Type A
Storage / Expansion	M.2 Key M Socket	• 1x M.2 Key M Type 2280 Socket (PCIe Gen3 x4), Support Storage / Add-on Card Expansion • 1x M.2 Key M Type 2280 Socket (PCIe Gen3 x4 / SATA 3.0), Support Storage / Add-on Card Expansion
Storage / Expansion	Expansion Deck	• 1x PCIex16 interface for Optional Scalable Expansion Deck
Other Function	RAID	• Supports RAID 0/1
	External FAN Connector	• 1x External FAN Connector (Support Smart Fan by BIOS)
	Clear CMOS Switch	• 1x Clear CMOS Switch
	Reset Button	• 1x Reset Button
	Watchdog Timer	• Software Programmable, Supports 256 Levels System Reset
	Status LED Indicator	• Power LED • Storage LED • Thermal LED • GPIO LED
Power	Power Button	• 1x ATX Power On/Off Button
	Power Mode Switch	• 1x AT/ATX Mode Switch
	Power Input	• 9 - 48VDC, 3-pin Terminal Block
	Remote Power On/Off	• 1x Remote Power On/Off, 2-pin Terminal Block
	Remote Power LED	• 1x Remote Power LED, 2-pin Terminal Block
	Max Power Consumption	• 35W CPU: 195.2W • 65W CPU: 279.4W - Test conducted with CPU, 1x RAM, and 1x storage - 100% load during burn-in testing
	Inrush Current (Peak)	• 35W CPU: 9.0A@24V • 65W CPU: 9.026A@24V
Physical	Dimension ( W x D x H )	• 135.5 x 132 x 152.2 mm
	Weight Information	• 3.03 kg
	Mechanical Construction	• Extruded Aluminum with Heavy Duty Metal
	Mounting	• Wall / DIN-RAIL Mount
	Physical Design	• Cableless Design • Jumper-less Design
Reliability & Protection	Reverse Power Input Protection	• Yes
	Over Voltage Protection	• Protection Range: 51~58V • Protection Type: shut down operating voltage, re-power on at the preset level to recover
	Over Current Protection	• 15A
	CMOS Battery Backup	• SuperCap Integrated for CMOS Battery Maintenance-free Operation
	MTBF	• 356,683 Hours - Database: Telcordia SR-332 Issue3, Method 1, Case 3
Operating System	Windows	• Windows®11, Windows®10
Operating System	Linux	• Ubuntu 22.04
Environment	Operating Temperature	• 35W TDP Processor: -40°C to 65°C (-40℉ to 149℉) • 45W TDP Processor: -40°C to 55°C (-40℉ to 131℉) • 65W TDP Processor: -40°C to 45°C (-40℉ to 113℉) * PassMark BurnInTest: 100% CPU, 2D/3D Graphics (without thermal throttling) * With external fan, extended temperature peripherals; Ambient with air flow * According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14
	Storage Temperature	• -40°C to 85°C (-40℉ to 185℉)
	Relative Humidity	• 95%@65℃
	Shock	• Operating, 30 Grms, Half-sine 11 ms Duration (w/ External Fan & SSD, according to IEC60068-2-27)
	Vibration	• Random Vibration: Operating, 3 Grms, 5-500 Hz, 3 Axes (w/SSD, according to IEC60068-2-64) • Sinusoidal Vibration: Operating, 1 Grms, 10-500 Hz, 3 Axes (w/ External Fan & SSD, according to IEC60068-2-6)
	EMC	• CE, UKCA, FCC, ICES-003 Class A
	EMI	• CISPR 32 Conducted & Radiated: Class A • EN/BS EN 55032 Conducted & Radiated: Class A • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A • EN/BS EN61000-3-3 Voltage fluctuations & flicker • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
	EMS	• EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 10 V/m • EN/IEC 61000-4-4 EFT: AC Power: 2 kV; DC Power: 1 kV; Signal: 1 kV • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV • EN/IEC 61000-4-6 CS: 10V • EN/IEC 61000-4-8 PFMF: 50 Hz, 30A/m • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 1 cycles at 60 Hz
	Industrial Environment	• EMC - EN/BS/IEC 61000-6-4: 2019 Class A - EN/BS/IEC 61000-6-2: 2019

BESTELLINFORMATIONEN

Available Model
Model No.	Description
MD-3000-R10	14/13/12th Generation Intel Core Series Processors, High Performance and Scalable DIN-Rail Computer

Package Checklist
MD-3000 DIN-Rail Computer x1	CPU Heatsink Kit x1
Screw Pack x1	Power Terminal Block Connector x1
Remote Function Terminal Block Connector x 1

Optional Scalable Expansion Deck
Model No.	Description
SED-201-R10	2-Slot Scalable Expansion Deck, Supports up to 2 I/O Modules
SED-401-R10	4-Slot Scalable Expansion Deck, Supports up to 4 I/O Modules
SED-402-R10	4-Slot Scalable Expansion Deck, Supports up to 2 I/O Modules and 2 Storage Modules
SED-601-R10	6-Slot Scalable Expansion Deck, Supports up to 4 I/O Modules and 2 Storage Modules

Optional Scalable Expansion Module
Model No.	Description
SEM-LAN101-R10	Scalable Expansion Module with 4x 1GbE LAN Ports, RJ45 Connector, 1 Deck
SEM-MLAN101-R10	Scalable Expansion Module with 4x 1GbE LAN Ports, M12 A-Coded Connector, 1 Deck
SEM-POE201-R10	Scalable Expansion Module with 4x 1GbE PoE Ports, RJ45 Connector, 2 Decks
SEM-MPOE201-R10	Scalable Expansion Module with 4x 1GbE PoE Ports, M12 A-Coded Connector, 2 Decks
SEM-10GLAN101-R10	Scalable Expansion Module with 2x 10GbE LAN Ports, RJ45 Connector, 1 Deck
SEM-10GPOE201-R10	Scalable Expansion Module with 2x 10GbE PoE Ports, RJ45 Connector, 2 Decks
SEM-USB101-R10	Scalable Expansion Module with 4x USB3.2 Gen1 (5Gbps), Type A, 1 Deck
SEM-COM101-R10	Scalable Expansion Module with 2x RS-232/422/485, (Supports 5V/12V), DB9, 1 Deck
SEM-ICOM101-R10	Scalable Expansion Module with 2x Isolated RS-232/422/485, (Supports 5V/12V), DB9, 1 Deck
SEM-DIO101-R10	Scalable Expansion Module with 16x Isolated DIO (8-in/8-out), 20-pin Terminal Block, 1 Deck
SEM-M2B101-R10	Scalable Expansion Module with 1x M.2 Key B Socket Type 2242/3052/2260/2280, 1 Deck
SEM-M2E101-R10	Scalable Expansion Module with 1x M.2 Key E Socket Type 2230, 1 Deck
SEM-SAT101-R10	Scalable Expansion Module with 1x 2.5” HDD/SSD SATA Drive Bay, 1 Deck

Optional Accessories
Model No.	Description
SDR-480-24	DIN Rail Power Supplies 480W 24V 20A PFC Function, SDR-480-24
Power Cable	1M Power Cable with 3-Pin Terminal Block Plug, Stripped and Tinned End with Tube
WALL01-R10	Wall Mount Kit for DA & MD Series

DOWNLOADS

Datenblatt
Betreff	Veröffentlichungsdatum	Download
MD-3000 Datasheet	2025/10/16	Download

Handbuch
Betreff	Veröffentlichungsdatum	Download
MD-3000 User Manual	2025/09/26
