CV-221 Series
- 21,5" Full-HD-LCD (1920 × 1080) mit 16:9 Seitenverhältnis
- Projiziert-kapazitiver Touch mit Anti-Glare-(AG)-Beschichtung
- Weiter Betrachtungswinkel von 178° / 178°
- Hintergrundbeleuchtungs-Lebensdauer bis zu 50.000 Stunden
- Frontseitiger IP66-Schutz
- Unterstützung der CDS-Technologie

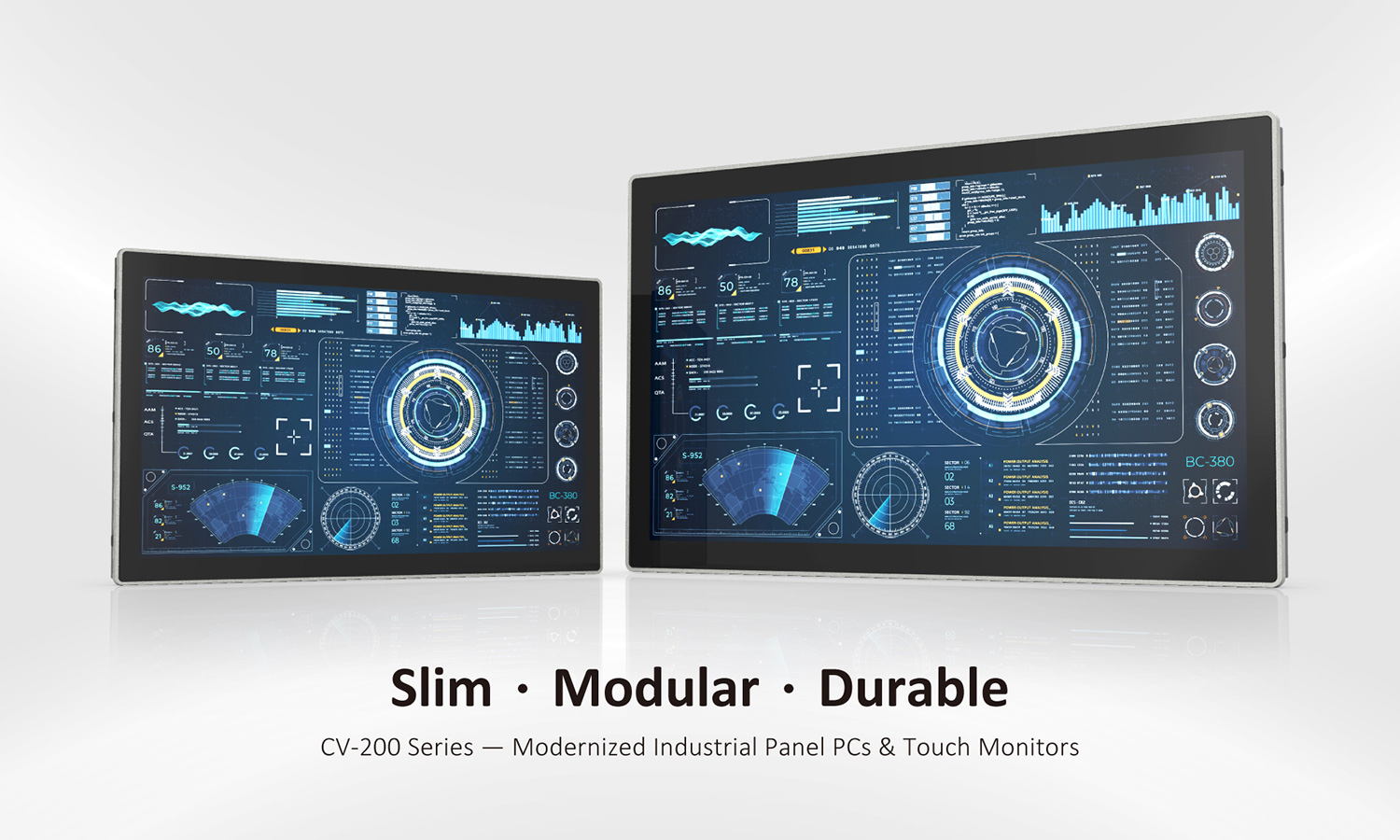

Das neue Display-Modul der CV-200 Serie mit schmalem Rahmen-Design hebt sich deutlich von den voluminösen Bauformen herkömmlicher Industrie-Displays ab. Es kombiniert hohe Zuverlässigkeit mit einer kompakten Bauweise für moderne HMI-Anwendungen und unterstützt Full-HD-Auflösung in Displaygrößen von 10″ bis 21,5″.
Basierend auf der CDS-Technologie von Cincoze (Convertible Display System) kann die CV-200 Serie sowohl als Panel-PC als auch als industrieller Touchmonitor konfiguriert werden. Das einteilige mechanische Design, der frontseitige IP66-Schutz sowie P-Cap-Touch und Anti-Glare-Beschichtung machen die Systeme ideal für industrielle Innenanwendungen mit hoher Luftfeuchtigkeit und starker Beleuchtung. So entstehen robuste, zuverlässige und zugleich optisch moderne HMI-Lösungen.
Ultra-schmales Rahmen-Design
——
Mit einer besonders schmalen Rahmenbreite von ≤ 3 mm (abhängig von der Displaygröße) minimiert die CV-200 Serie den benötigten Einbauraum. Sie eignet sich ideal für platzkritische Applikationen und eine effiziente Systemintegration mit klarer, moderner Optik.
Klare Daretellung aus jedem Blickwinkel
——
Unterstützt Full-HD-Auflösung (1920 × 1080) und einen weiten Betrachtungswinkel von 178°, wodurch eine scharfe Darstellung und gute Lesbarkeit aus nahezu jeder Perspektive gewährleistet sind.
Zuverlässige Touch-Leistung
——
Alle Modelle unterstützen P-Cap-Touch, eine entspiegelte Oberfläche (AG) sowie Wet-Tracking-Technologie für eine stabile Bedienung und klare Sicht auch bei Feuchtigkeit oder starker Beleuchtung.
Für den industriellen Dauereinsatz ausgelegt
——
Der frontseitige IP66-Schutz, die Einhaltung der EMV-Norm EN 61000-6-4 sowie eine Hintergrundbeleuchtung mit bis zu 50.000 Stunden Lebensdauer sorgen für eine hohe Betriebssicherheit über lange Zeiträume.

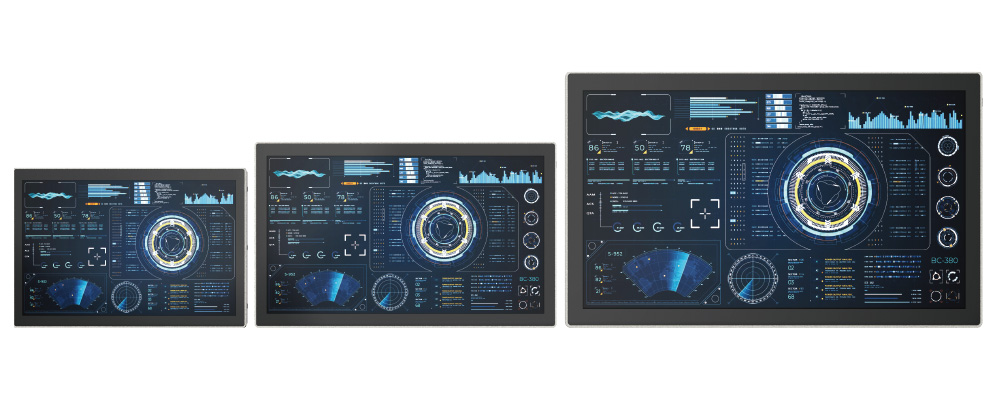

Bis zu 50 Konfigurationsmöglichkeiten
——
Dank der CDS-Technologie kann die CV-200 flexibel mit Computer- oder Monitormodulen kombiniert werden. So entstehen nahezu 50 verschiedene Panel-PC- oder Industrie-Monitor-Konfigurationen, die sich an unterschiedlichste Anwendungen und Einsatzszenarien anpassen lassen.

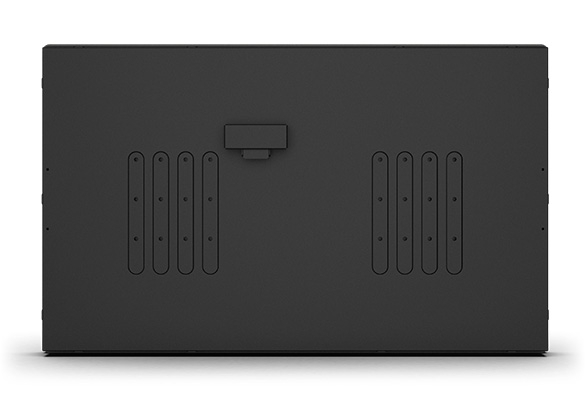

CV-221C
| Model Name | CV-221C | |
|---|---|---|
| Display | LCD Size | • 21.5” (16:9) |
| Max. Resolution | • 1920x1080 | |
| Brightness (cd/m2) | • 300 | |
| Contrast Ratio | • 5000 : 1 | |
| LCD Color | • 16.7M | |
| Pixel Pitch (mm) | • 0.24825 (H) x 0.24825 (V) | |
| Viewing Angle (H-V) | • 178 / 178 | |
| Backlight LED Life Time | • 50,000 hrs (LED Backlight) | |
| Touch Screen | Touch Type | • Projected Capacitive |
| Anti-Glare | • V | |
| Wet Touch Tracking | • V | |
| Physical | Dimension ( W x D x H ) | • 522.4 x 318.3 x 63.4 mm |
| Weight Information | • 5.28 kg | |
| Mechanical Construction | • Die-Casting Flat Surface | |
| Power | Power Consumption | • 24.8 W (Max.) |
| Environment | Front Panel Protection | • IP 66 Compliant |
| Operating Temperature | • 0°C - 60°C (32°F to 140°F) - With Industrial Grade peripherals; Ambient with air flow | |
| Storage Temperature | • -20°C - 60°C (-4°F to 140°F) | |
| Relative Humidity | • 90% RH @ 40°C (non-condensing) | |
| EMC | • CE, UKCA, FCC, ICES-003 Class A | |
| EMI | • CISPR 32 Conducted & Radiated: Class A • EN/BS EN 55032 Conducted & Radiated: Class A • EN/BS EN 50121-3-2 Conducted & Radiated: Class A • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A • EN/BS EN 61000-3-3 Voltage fluctuations & flicker • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A | |
| EMS | • EN/IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 20 V/m • EN/IEC 61000-4-4 EFT: AC Power: 2 kV; DC Power: 1 kV; Signal: 2 kV • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV • EN/IEC 61000-4-6 CS: 10V (**Compliant with the standard when utilizing shielded cable.) • EN/IEC 61000-4-8 PFMF: 50/60 Hz, 30A/m • EN/IEC 61000-4-11 (50/60 Hz): Voltage dips duration up to 25/30 cycles; interruptions up to 250/300 cycles. | |
| Industrial Environment | • EMC: - EN/BS/IEC 61000-6-4: 2019 Class A - EN/BS/IEC 61000-6-2: 2019 | |
| Railway | • EMC: EN 50155: 2021 Clause 4.4.6, 13.4.9 (w/ M1101 only) - EN 50121-1 : 2017 - EN 50121-3-2: 2016 + A1: 2019 | |
| Model No. | Product Description |
|---|---|
| CV-221C-R10 | 21.5" TFT Full HD 16:9 Slim Bezel Display Module with Projected Capacitive Touch & AG Coating |
| CV-221C Display Module x 1 | Panel Mounting Kit x 14 |
