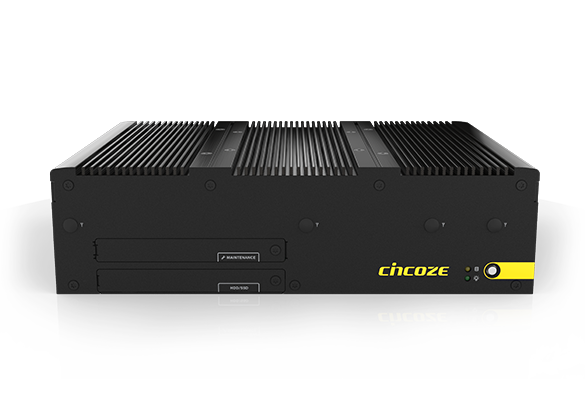

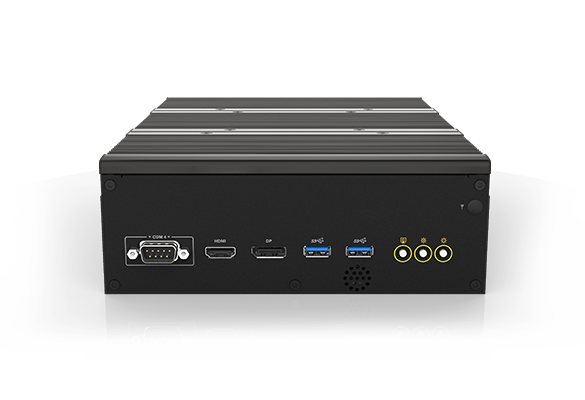

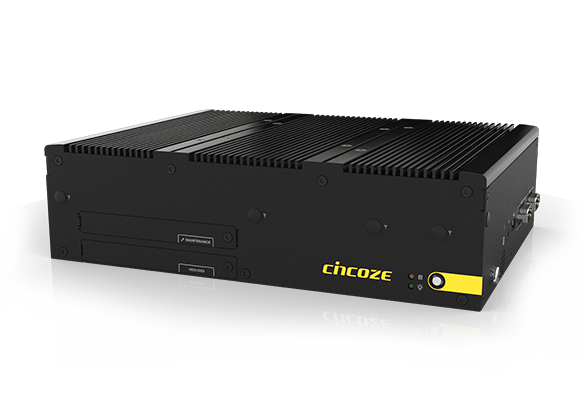

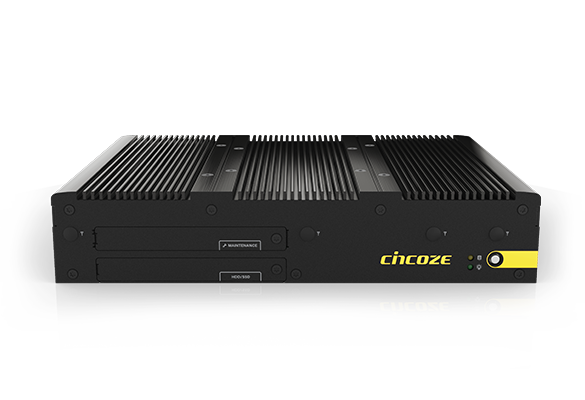

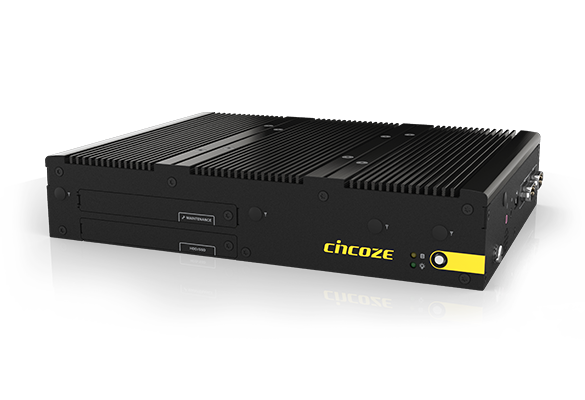

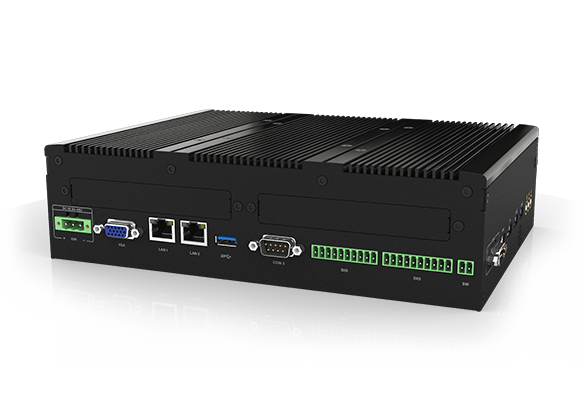

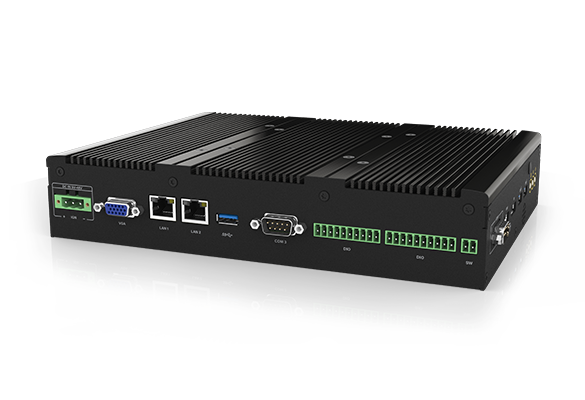

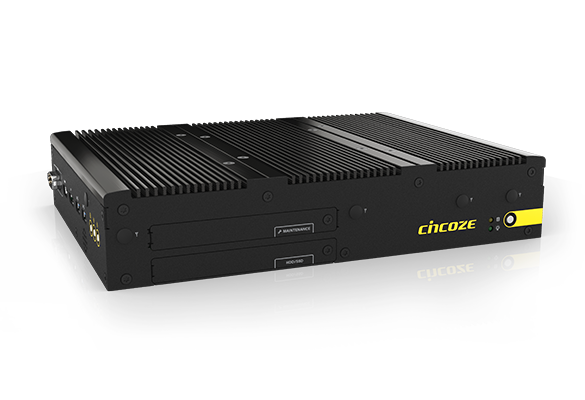

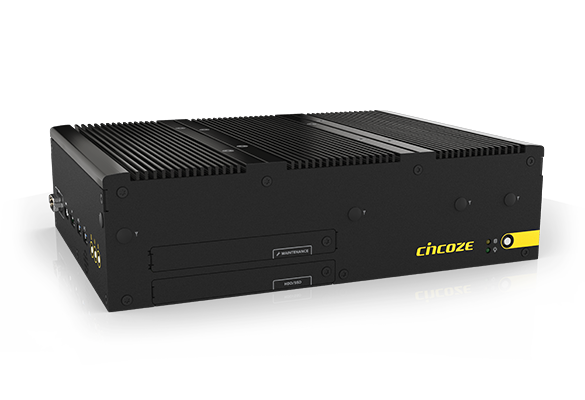

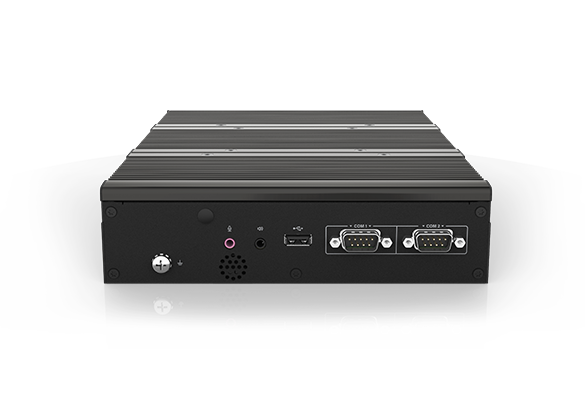

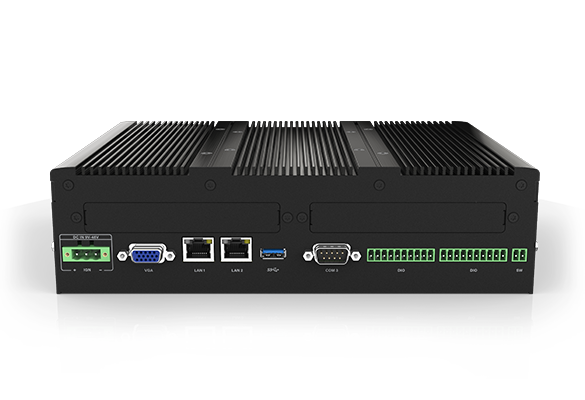

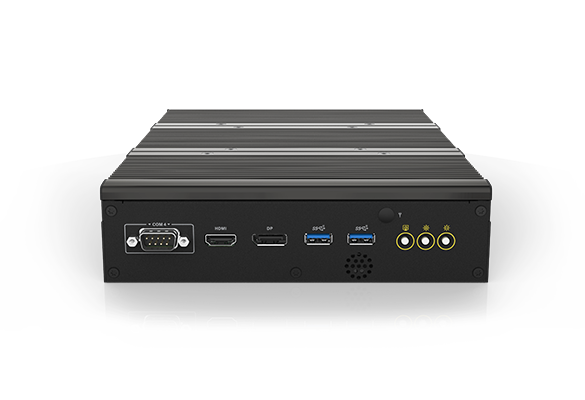

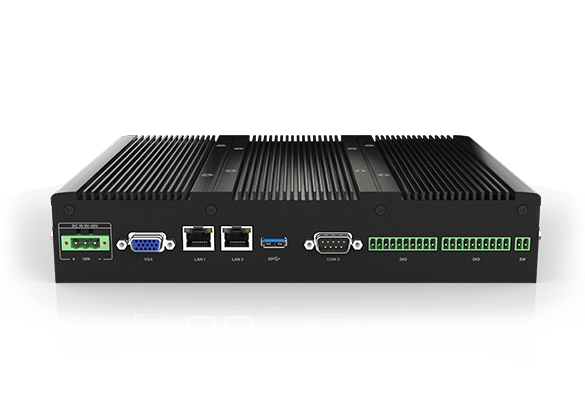

P2302 Series
- Ausgestattet mit Intel® Meteor Lake-PS Core™ Ultra 7/5/3 Prozessor
- 2x DDR5 SO-DIMM-Sockel, unterstützt bis zu 5600MHz 64GB Speicher
- 1x M.2 Key E Typ 2230 Sockel zur Erweiterung von Wireless-/Bluetooth-Modulen
- 1x M.2 Key B Typ 3052/3042 Sockel zur Erweiterung für 5G/Speicher/Zusatzkarten
- 1x M.2 Key B Typ 3042 Sockel zur Erweiterung für Speicher/Zusatzkarten
- Unterstützt Cincoze Patent-CDS-Technologie (Patent-Nr. M482908)
- Optionales CFM-Modul für Power-Ignition-Sensing & PoE-Funktion
- Großer Betriebstemperaturbereich: -40°C bis 65°C
Die P2302-Serie ist eine schlanke, leistungsstarke Embedded-Computer-Reihe, die für Edge Computing entwickelt wurde. Die Unterstützung der neuesten Meteor Lake-PS-Prozessoren und die flexible Erweiterbarkeit sind ihre Hauptmerkmale, die durch umfangreiche I/O-Schnittstellen und eine Vielzahl von Erweiterungssockeln, darunter M.2 Key E, M.2 Key B und PCI/PCIe (P2302E) ergänzt werden, um so den unterschiedlichen Anwendungsanforderungen gerecht zu werden.
Die P2302-Serie kann als eigenständiger Embedded Computer genutzt oder über die exklusive Convertible Display System (CDS)-Technologie mit einem Displaymodul verbunden werden. Die CDS-Technologie ermöglicht die Verbindung des P2302 mit verschiedenen Displaymodulen und bildet so einen Industriellen Panel PC, einen sunlight-readable Panel PC oder einen Open Frame Panel PC, für unterschiedliche Display-Computing-Anforderungen.
Product Category >>>> Modular Panel PC & Industrial Monitor
Verbesserte Leistung x
Stromsparmodus x KI-Boost
——
Die P2302-Serie unterstützt die Prozessoren der Intel® 4 Core Ultra 7/5/3 U Serie (Meteor Lake-PS) mit bis zu 12 Kernen und einer niedrigen Leistungsaufnahme von 15 W, was eine 1,8-fache Leistung im Vergleich zum Vorgängermodell bietet. Der neue integrierte Intel NPU ermöglicht schnellere und effizientere KI-Beschleunigung für hochperformante Bildverarbeitung und KI-Erkennung.
Feinabgestimmte Kühltechnologie
——
Die P2302-Serie verfügt über ein einzigartiges dynamisches Wärmemanagement-Design, das durch eine präzise Anpassung der Gehäuseseiten ermöglicht wird. So wird ein optimaler Kontakt zwischen der oberen Gehäuseabdeckung und dem CPU-Kühlkörper sichergestellt. Diese Design-Anpassungen lösen die Herausforderungen der Wärmeableitung bei Hochleistungsrechnern und ermöglichen es der CPU, mit maximaler Leistung zu arbeiten.
Ein Computer - zwei Einsatzmöglichkeiten
——
Bei der P2302-Serie handelt es sich um schlanke Embedded-Computer, die mit unserer exklusiven CDS-Technologie in industrielle Panel PCs umgewandelt werden können. Die verfügbaren Display-Module umfassen folgende Modelle: Convertible Display Modul (CV-Serie), Sunlight-readable Display Module (CS-Serie), Open Frame Display Module (CO-Serie), um unterschiedlichen Anwendungsanforderungen gerecht zu werden.
Hohe Flexibilität, unbegrenzte Einsatzmöglichkeiten
——
Die P2302 Serie bietet herausragende Flexibilität. Für die passende Leistung kann der entsprechende LGA-Prozessoren der Core Ultra U-Serie ausgewählt werden. Es stehen M.2-Key-B/E-Steckplätze zur Erweiterung um 5G, Wi-Fi, Bluetooth, NVMe-SSDs und I/O-Funktionen zur Verfügung. Die P2302E Serie unterstützt zusätzlich PCI/PCIe-Steckplätze für Erweiterungskarten (bis zu 75 W, 111 × 169 mm) und ermöglicht so vielfältige Einsatzmöglichkeiten.
Hochwertige industrielle Schutzstandards
——
Die P2302-Serie zeichnet sich durch ein robustes Design und mehrere industrielle Schutzmechanismen aus. Dazu gehören ein erweiterter Temperaturbereich (-40°C bis 65°C), Stoß- und Vibrationsbeständigkeit (zufällige Vibrationserschütterung 5G, sinusförmige Vibration 1G, Stoßfestigkeit 50G) und die Erfüllung des industriellen EMC-Prüfstandards (EN 61000-6-2/4).
P2302 Series
| Model Name | P2302 | P2302E | |
|---|---|---|---|
| System | Processor | • Intel® Meteor Lake-PS Core™ Ultra 7/5/3 Processor - Intel® Core™ Ultra 7 Processor 165UL 12 Cores Up to 4.9 GHz, TDP 15W - Intel® Core™ Ultra 7 Processor 155UL 12 Cores Up to 4.8 GHz, TDP 15W - Intel® Core™ Ultra 5 Processor 135UL 12 Cores Up to 4.4 GHz, TDP 15W - Intel® Core™ Ultra 5 Processor 125UL 12 Cores Up to 4.3 GHz, TDP 15W - Intel® Core™ Ultra 3 Processor 105UL 8 Cores Up to 4.2 GHz, TDP 15W | |
| Memory | • 2x DDR5 5600 MHz SO-DIMM Socket, Supports Un-buffered and ECC Type, Up to 64 GB | ||
| BIOS | • AMI BIOS | ||
| Graphics | Graphics Engine | • Intel® Graphics | |
| Maximum Display Output | • Supports Quad Independent Display | ||
| CDS | • 1x CDS Connector (1920 x 1080 @60Hz) | ||
| DP | • 1x DisplayPort Connector (4096 x 2304@60Hz) * Verified maximum resolution: 3840x2160@ 60Hz | ||
| HDMI | • 1x HDMI Connector (3840 x 2160 @30Hz) | ||
| VGA | • 1x VGA Connector (1920 x 1080 @60Hz) | ||
| Audio | Audio Codec | • Realtek® ALC888, High Definition Audio | |
| Line-out | • 1x Line-out, Phone Jack 3.5mm | ||
| Mic-in | • 1x Mic-in, Phone Jack 3.5mm | ||
| I/O | LAN | • 2x 2.5GbE LAN, RJ45 - GbE1: Intel® I225 - GbE2: Intel® I225 | |
| COM | • 4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9 | ||
| USB | • 2 x USB 3.2 Gen2x1 (10Gbps), Type A • 1 x USB 3.2 Gen1x1 (5Gbps), Type A • 1 x USB 2.0 (480Mbps), Type A | ||
| DIO | • 16x Isolated Digital I/O (8in/8out), 20-Pin Terminal Block | ||
| Storage | SSD/HDD | • 2x 2.5" SATA HDD/SSD Bay (SATA 3.0) | |
| M.2 SSD | • 1x M.2 SSD Shared by M.2 Key B Type 3042/3052 Socket, Support PCIe Gen 4x2 NVMe SSD • 1x M.2 SSD Shared by M.2 Key B Type 3042 Socket, Support PCIe Gen 3x2 NVMe SSD | ||
| RAID | • RAID 0/1 | ||
| Expansion | M.2 Key E Socket | • 1x M.2 Key E Type 2230 Socket (PCIe Gen 3x1 / USB2.0), Support Wireless/Bluetooth Module Expansion | |
| M.2 Key B Socket | • 1x M.2 Key B Type 3042/3052 Socket (PCIe Gen 4x2 / USB3.2 Gen2 x1 / USB2.0), Support 5G/Storage/Add-on Card Expansion • 1x M.2 Key B Type 3042 (PCIe Gen 3x2), Support Storage/Add-on Card Expansion | ||
| PCI Express | -- | • 1x PCI or 1x PCIe Gen3 x4 Expansion slot (with Optional Riser Card) • Supports maximum dimensions of add-on card (H x L) : 111 x 169mm | |
| SIM Socket | • 1 x Front Accessible SIM Socket | ||
| CFM (Control Function Module) Interface | • 1x CFM Interface for optional IGN Module Expansion • 1x CFM Interface for optional PoE Module Expansion | ||
| CDS (Convertible Display System) Interface | • 1x CDS Interface for Convertible Display Module | ||
| Other Function | Clear CMOS Switch | • 1x Clear CMOS Switch | |
| Reset Button | • 1x Reset Button | ||
| Instant Reboot | • Support 0.2sec Instant Reboot Technology | ||
| Watchdog Timer | • Software Programmable Supports 256 Levels System Reset | ||
| OSD Button | • LCD On/Off, Brightness Up, Brightness Down | ||
| Internal Speaker | • AMP 2W + 2W | ||
| Status LED Indicator | • Power LED, Storage LED | ||
| Antenna Holes | • 6x Antenna Holes | ||
| Power | Power Button | • 1x ATX Power On/Off Button | |
| Power Mode Switch | • 1x AT/ATX Mode Switch | ||
| Power Input | • 9 - 48VDC, 3-pin Terminal Block | ||
| Remote Power On/Off | • 1x Remote Power On/Off, 2-pin Terminal Block | ||
| Max. Power Consumption | • Intel Core™ Ultra 7 Processor 165UL: 79.7W - Test conducted with CPU, 1x RAM, and 1x storage - 100% load during burn-in testing | ||
| Inrush Current (Peak) | • Intel Core™ Ultra 7 Processor 165UL: 5.010 A@24V | ||
| Operating Stystem | Windows | • Windows®11, Windows®10 | |
| Linux | • Ubuntu Desktop 24.04 LTS | ||
| Physical | Dimension ( W x D x H ) | • 254.5 x 190 x 49.5 mm | • 254.5 x 190 x 69 mm |
| Weight Information | • 2.16kg | • 2.26kg | |
| Mechanical Construction | • Extruded Aluminum with Heavy Duty Metal | ||
| Mounting | • Wall / VESA / CDS / DIN Rail | ||
| Physical Design | • Fanless Design • Jumper-less Design | ||
| Reliability & Protection | Reverse Power Input Protection | • Yes | |
| Over Voltage Protection | • Protection Range: 51~58V • Protection Type: shut down operating voltage, re-power on at the preset level to recover | ||
| Over Current Protection | • 15A | ||
| CMOS Battery Backup | • SuperCap Integrated for CMOS Battery Maintenance-free Operation | ||
| MTBF | • TBC Hours - Database: Telcordia SR-332 Issue3, Method 1, Case 3 | ||
| Environment | Operating Temperature | • -40°C to 65°C * PassMark BurnIn Test: 100% CPU, 2D/3D Graphics (withoutthermal throttling) * With extended temperature peripherals; Ambient with air flow * According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14 | |
| Storage Temperature | • -40°C to 65°C | ||
| Relative Humidity | • 95%RH @ 65°C (non-Condensing) | ||
| Shock | • Operating, 50 Grms (w/ SSD, according to IEC60068-2-27) | ||
| Vibration | • Operating, 1 Grms, 10-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-6) • Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64) | ||
| EMC | • CE, UKCA, FCC, ICES-003 Class A | ||
| EMI | • CISPR 32 Conducted & Radiated: Class A • EN/BS EN 55032 Conducted & Radiated: Class A • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A • EN/BS EN61000-3-3 Voltage fluctuations & flicker • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A | ||
| EMS | • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 10 V/m • EN/IEC 61000-4-4 EFT: AC Power: 2 kV; DC Power: 1 kV; Signal: 1 kV • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV • EN/IEC 61000-4-6 CS: 10V • EN/IEC 61000-4-8 PFMF: 50 Hz, 30A/m • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 1 cycles at 60 Hz | ||
| Industrial Environment | • EMC - EN/BS/IEC 61000-6-4: 2019 Class A - EN/BS/IEC 61000-6-2: 2019 | ||
| Model No. | Description |
|---|---|

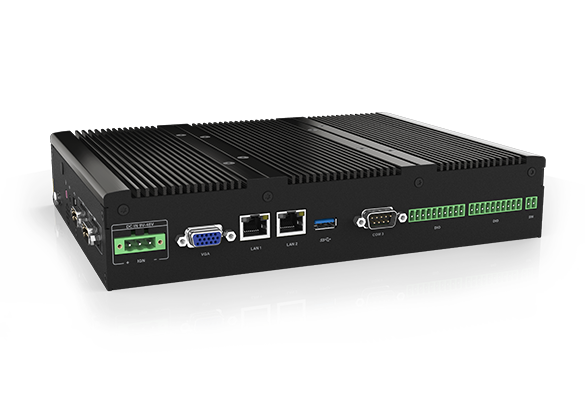

| P2302-R10 | Intel Meteor Lake-PS Core Series (LGA Socket) Slim Embedded Computer |

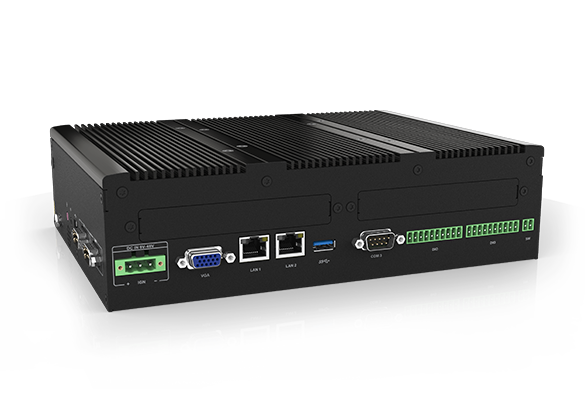

| P2302E-R10 | Intel Meteor Lake-PS Core Series (LGA Socket) Expandable Embedded Computer, Supporting 1x PCI/PCIe Expansion Card |
| P2302 Series Embedded Computer x1 | PCI / PCIe Card Installation Kit x 1 (For P2302E Only) |
| Power Terminal Block x1 | Heatsink Kit x1 |
| Remote Power On/Off Terminal Block Connector x1 | Screws Pack x4 |
| DIO Terminal Block Connector x2 | Wall Mounting Kit x1 |
| M.2 Key B Type 3052 to 3042 Adapter Bracket x1 |
| Model No. | Description |
|---|---|
| CFM-IGN101 | CFM Module with Power Ignition Sensing Control Function, 12V/24V Voltage Detection Selectable |
| CFM-PoE04 | CFM Module with PoE Control Function, Individual Port 25.5W (For P2302 Only) |
| CFM-PoE05 | CFM Module with PoE Control Function, Individual Port 25.5W (For P2302E Only) |
| MEC-LAN-2002i | M.2 2242/2260/2280 2-port 10/100/1000 Isolated Ethernet Board(-40°C~+85°C), 2x RJ45 Connector |
| MEC-LAN-2002i-S | M.2 2242/2260/2280 2-port 10/100/1000 Isolated Ethernet Board(-0°C~+70°C), 2x RJ45 Connector |
| MEC-USB-2002-SP | M.2 2242/2260/2280 2 port USB 3.2 board(-0°C~+70°C), w/ IDE 20P 90° Cable, 2x USB Type A Connector *Only one MEC-USB-2002-SP can be installed on the P2302E |
| MEC-USB-2002C | M.2 2242/2260/2280 2-port USB 3.2 Board(-0°C~+70°C), 2x USB Type C Connector |
| MEC-CAN-2812i | M.2 2242/2260/2280 (B+M Key) 2x Isolated CAN Bus 2.0B Board (-40°C~+85°C), 2x DB9 Connector |
| MEC-CAN-2814i | M.2 2242/2260/2280 (B+M Key) 4x Isolated CAN Bus 2.0B Board (-40°C~+85°C), 4x DB9 Connector |
| MEC-COM-2012 | M.2 2242/2260/2280 (B+M Key) 2-port RS-232 Serial Board (-40°C~+85°C), 2x DB9 Connector |
| MEC-COM-2032i | M.2 2242/2260/2280 (B+M key) 2-port RS-232/422/485 isolated serial board (-40°C~+85°C), 2x DB9 Connector |
| RC-E4-02 | Riser Card with 1x PCIe x4 Slot (For P2302E Only) |
| RC-PI-02 | Riser Card with 1x PCI Slot (For P2302E Only) |
| UB1203 | Universal Bracket with 2x DB9 Cutout for MEC-COM & MEC-CAN Expansion |
| UB1211 | Universal Bracket with 2x RJ45 Cutout for MEC-LAN Expansion |
| UB1233-R10 | Universal Bracket with 2x USB Type C Cutout for MEC-USB Expansion |
| UB1234-R10 | Universal Bracket with 2x USB Type A Cutout for MEC-USB (M.2 interface) Expansion |
| DIN01 | DIN-RAIL Mount Kit, KMRH-K175 |
| GST120A24-CIN | Adapter AC/DC 24V 5A 120W with 3pin Terminal Block Plug and Tubes, Level VI |
| GST220A24-CIN | Adapter AC/DC 24V 9.2A 220W with 3pin Terminal Block Plug 5.0mm Pitch, with TUBES, level VI |
| GST360A24-CIN | Adapter AC/DC 24V 15A 360W with 3pin Terminal Block Plug 5.0mm Pitch, with TUBES,GST360A24-CIN |
