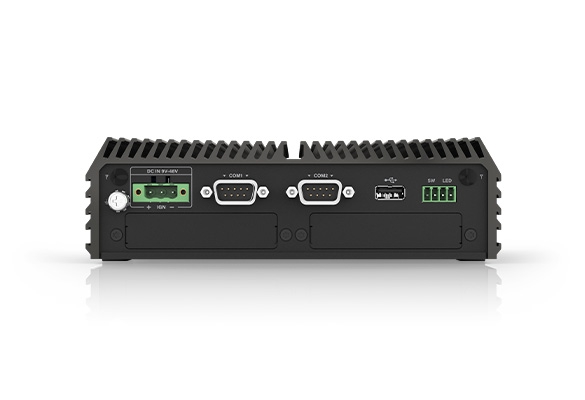

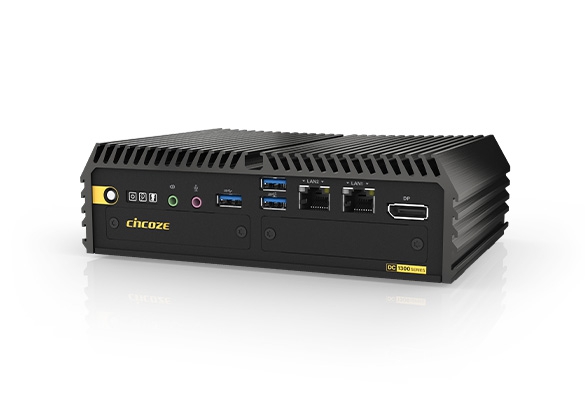

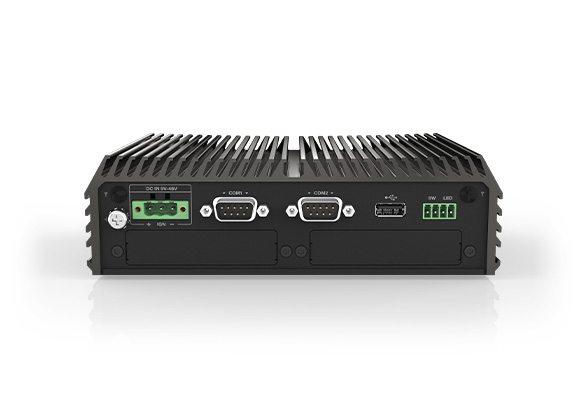

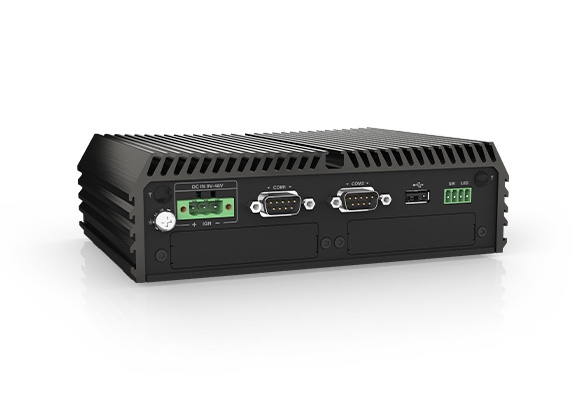

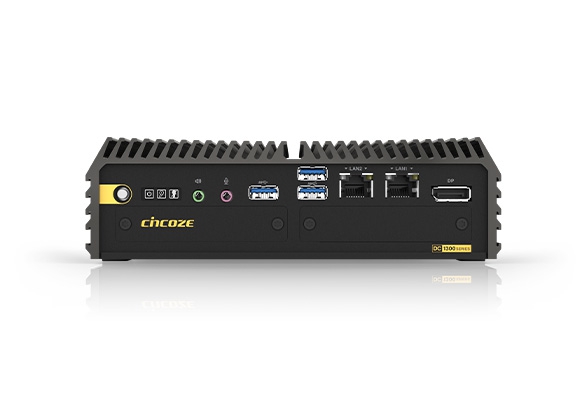

DC-1300
Intel® Alder Lake-N Serie Prozessoren – Entry Level Leistung und kompakter robuster Embedded-Computer
PRODUKTEIGENSCHAFTEN
- Integrierter Intel® Alder Lake-N Prozessor N97 und Core™ i3-N305 Prozessor
- 1 x DDR5 SO-DIMM-Steckplatz, unterstützt bis zu 4800MHz 16GB Speicher
- 1x M.2 Key B Typ 3052/3042 Steckplatz für 5G-Modulerweiterung
- 1x M.2 Key B Typ 2242 Steckplatz für I/O-Modulerweiterung
- CMI-Technologie für optionale I/O-Modulerweiterungen
- CFM-Technologie für Zündstrom-Sensorfunktion
CERTIFICATIONS
ÜBERBLICK
Der DC-1300 ist die Einstiegsoption der DIAMOND-Produktlinie, die speziell für grundlegende industrielle Anwendungen entwickelt wurde. Mit Intel® Core™ i3- oder N97-Prozessoren (Alder Lake-N) ist eine solide CPU-Performance sichergestellt. Er bietet maximale Erweiterungsflexibilität in einem kompakten Design. Damit stellt er eine robuste und zuverlässige Lösung für platzbeschränkte Anwendungen in der industriellen Automatisierung dar.
4.5X Leistung
——
Der Intel® Core™ i3-N305-Prozessor (Alder Lake-N) bietet eine 4,5-fache Rechenleistung im Vergleich zum Vorgängermodell und verfügt über einen DDR5-Arbeitsspeicherslot sowie mehrere Speicheroptionen (2,5"-HDD/SSD, Half-Slim-SSD, M.2-SSD usw.), um flexibel unterschiedliche Anwendungsanforderungen zu erfüllen.
Kompaktes Design für flexible Installation
——
Die kompakte Größe von nur 185 x 131 x 56,5 mm eignet sich besonders für Installationen in beengten Räumen. Unterstützt werden verschiedene Montagemethoden, darunter Wandmontage, Seitenmontage und DIN-Schienenmontage.
Umfassende drahtlose Lösung
——
Eine vollständige Palette an drahtlosen Übertragungsoptionen, darunter GSM, GNSS und Wi-Fi, wird über den integrierten SIM-Karten-Slot, den M.2-Key-B-Slot oder den M.2-Key-E-Slot (mithilfe eines Adapters zur Umwandlung von M.2-Key-B) unterstützt.
Umfangreiche Erweiterbarkeit
——

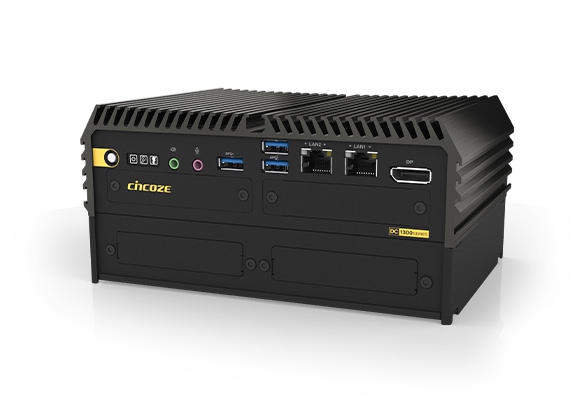

Mit dem neue Erweiterungsbox (SEB) können über die beiden M.2-B-Key-Slots optional I/O-, CANbus- und Fieldbus-Module unterstützt werden. Wie gewohnt, sind über die CMI/CFM-Technologie zusätzliche I/Os (COM, DIO, Display) oder die IGN-Funktionen möglich.
Internationale Zertifizierung
——
Der industrielle Schutz bietet mehrere Vorteile. Unter anderem wird der Betrieb in einem weiten Temperaturbereich von -40 bis 70°C wird dadurch ermöglicht. Ein breiter Spannungsbereich (9-48 VDC) kann zudem genutzt werden. Der EMC-Standard für industrielle Umgebungen (IEC 61000-6-2/61000-6-4) wird außerdem erfüllt. Der US-Militärstandard (MIL-STD-810H)gewährleisten einen zuverlässigen Betrieb in verschiedenen Anwendungsszenarien.
Video
RESOURCES
![[ Produkt-Highlight ] Cincoze DC-1300 die neue Generation der robusten Embedded-Computer](data/images/202502/1740126193603290598.jpg)
SPEZIFIKATION
| Model Name | DC-1300 | |
|---|---|---|
| System | Processor | • Onboard Intel® Alder Lake-N Series Processor: |
| Memory | • 1x DDR5 4800 MHz SO-DIMM Socket, Supports Un-buffered and non-ECC Type, Up to 16GB | |
| BIOS | • AMI | |
| Graphics | Graphics Engine | • Integrated Intel® UHD Graphics |
| Maximum Display Output | • Supports Two Independent Display (Onboard 1x DisplayPort + Optional CMI 1x Display) | |
| DP | • 1x DisplayPort Connector (4096 x 2304 @60Hz) * Verified maximum resolution: 3840 x 2160 @ 60Hz | |
| Audio | Audio Codec | • Realtek® ALC888, High Definition Audio |
| Line-out | • 1x Line-out, Phone Jack 3.5mm | |
| Mic-in | • 1x Mic-in, Phone Jack 3.5mm | |
| I/O | LAN | • 2x 2.5GbE LAN, RJ45 - GbE1: Intel® I225 - GbE2: Intel® I225 |
| USB | • 2 x USB 3.2 Gen2x1 (10Gbps), Type A • 1 x USB 3.2 Gen1x1 (5Gbps), Type A • 1 x USB 2.0 (480Mbps), Type A | |
| COM | • 2x RS-232/422/485 with Auto Flow Control (Support 5V/12V), DB9 | |
| Storage | SSD/HDD | • 1x 2.5" SATA HDD/SSD or 1x Half-Slim SSD (SATA 3.0) |
| M.2 SSD | • 1x M.2 SSD Shared by M.2 Key B Type 3042/3052 Socket, Support SATA SSD (SATA3.0) | |
| Expansion | M.2 B Key Socket | • 1x M.2 Key B Type 3042/3052 Socket (PCIe Gen 3x1/ USB3.2 Gen2 x1 / SATA), Support 5G/Storage/Add-on Card Expansion • 1x M.2 Key B Type 2242 (PCIe Gen 3x1), Support Add-on Card Expansion |
| SIM Socket | • 1x Front Accessible Dual Nano SIM Socket | |
| CMI (Combined Multiple I/O) Interface | • 1x CMI Interface for optional Display or I/O Module Expansion • 1x CMI Interface for optional I/O Module Expansion | |
| CFM (Control Function Module) Interface | • 1x CFM Interface for optional IGN Module Expansion | |
| Other Function | Clear CMOS Switch | • 1x Clear CMOS Switch |
| Reset Button | • 1x Reset Button | |
| Instant Reboot | • Support 0.2sec Instant Reboot Technology | |
| Watchdog Timer | • Software Programmable Supports 256 Levels System Reset | |
| Status LED Indicator | • Power LED, Storage LED, IGN LED | |
| Antenna Holes | • 2x Antenna Holes | |
| Power | Power Button | • 1x ATX Power On/Off Button |
| Power Mode Switch | • 1x AT/ATX Mode Switch | |
| Power Input | • 9 - 48VDC, 3-pin Terminal Block | |
| Remote Power On/Off | • 1x Remote Power On/Off, 2-pin Terminal Block | |
| Max. Power Consumption | • i3-N305 CPU: 49.4W • N97 CPU: 35.9W - Test conducted with CPU, 1x RAM, and 1x storage - 100% load during burn-in testing | |
| Inrush Current (Peak) | • i3-N305 CPU: 4.572 A@12V • N97 CPU: 4.475 A@12V | |
| Remote Power LED | • 1x Remote Power LED, 2-pin Terminal Block | |
| Physical | Dimension ( W x D x H ) | • 185 x 131 x 56.5 mm |
| Weight Information | • 1.5 Kg | |
| Mechanical Construction | • Extruded Aluminum with Heavy Duty Metal | |
| Mounting | • Wall / Side / DIN-RAIL / VESA Mount | |
| Physical Design | • Fanless Design • Cableless Design • Jumper-less Design • Unibody Design | |
| Reliability & Protection | Reverse Power Input | • Yes |
| Over Voltage Protection | • Protection Range: 51~58V • Protection Type: shut down operating voltage, re-power on at the present level to recover | |
| Over Current Protection | • 15A | |
| MTBF | • 520,224 Hours - Database: Telcordia SR-332 Issue 3, Method 1, Case 3 | |
| Operating System | Microsoft® Windows® | • Windows®11, Windows®10 |
| Linux | • Ubuntu Desktop 22.04 LTS | |
| Environment | Operating Temperature | • 12W TDP Processor: -40°C to 70°C • 15W TDP Processor: -40°C to 60°C * PassMark BurnInTest: 100% CPU, 2D/3D Graphics (without thermal throttling) * With extended temperature peripherals and 1.2 m/s ambient airflow * According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14 |
| Storage Temperature | • -40°C to 70°C | |
| Relative Humidity | • 12W TDP Processor: 95% RH @ 70˚C (Non-condensing) • 15W TDP Processor: 95% RH @ 60˚C (Non-condensing) | |
| Shock | • MIL-STD-810H | |
| Vibration | • MIL-STD-810H | |
| EMC | • CE, UKCA, FCC, ICES-003 Class A | |
| EMI | • CISPR 32 Conducted & Radiated: Class A • EN/BS EN 55032 Conducted & Radiated: Class A • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A • EN/BS EN61000-3-3 Voltage fluctuations & flicker • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A | |
| EMS | • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 10 V/m • EN/IEC 61000-4-4 EFT: AC Power: 2 kV; DC Power: 1 kV; Signal: 1 kV • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV • EN/IEC 61000-4-6 CS: 10V (**Compliant with the standard when utilizing shielded ethernet cable.) • EN/IEC 61000-4-8 PFMF: 50 Hz, 30A/m • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 1 cycles at 60 Hz | |
| Industrial Environment | • EMC - EN/BS/IEC 61000-6-4: 2019 Class A - EN/BS/IEC 61000-6-2: 2019 | |
BESTELLINFORMATIONEN
| Model No. | Description |
|---|---|
| DC-1300-i3-R10 | Intel® Core™ i3-N305 Entry Performance and Compact Rugged Embedded Computer |
| DC-1300-N97-R10 | Intel® Processor N97 Entry Performance and Compact Rugged Embedded Computer |
| DC-1300 Embedded Computer x1 | Power Terminal Block Connector x1 |
| CPU Thermal Pad x1 | Remote Power On/Off + Remote Power LED Connector x1 |
| Screw Pack x1 | M.2 Key B Type 3052 to 3042 Adapter Bracket x1 |
| Wall Mounting Kit x1 |
| Model No. | Description |
|---|---|
| SEB-DC01-R10 | Stackable Expansion Box with 4x Expansion Area for DC Series |
| Model No. | Description |
|---|---|
| CMI-VGA01 | CMI Module with 1x VGA Port |
| CMI-DVI01 | CMI Module with 1x DVI-D Connector |
| CMI-HD02 | CMI Module with 1x HDMI Port |
| CMI-DP03-R10 | CMI Module with 1x DisplayPort |
| CMI-COM03 | CMI Module with 2x RS232/422/485 Ports(Support 5V/12V), 2x DB9 Connector |
| CMI-DIO03 | CMI Module with 8x DIO (4in 4out) Ports, 1x 10 Pin Terminal Block |
| CFM-IGN02 | CFM Module with Power Ignition Sensing Function, Select 12V/24V |
| MEC-LAN-2002i | M.2 2242/2260/2280 (B+M key) 2-port 10/100/1000 isolated Ethernet board(-40℃~+85℃), 2x RJ45 Connector |
| MEC-LAN-2002i-S | M.2 2242/2260/2280 (B+M key) 2-port 10/100/1000 isolated Ethernet board(0℃~+70℃), 2x RJ45 Connector |
| MEC-USB-2002 | M.2 2242/2260/2280 (B+M key) 2-port USB 3.2 board(0℃~+70℃), 2x USB Type A Connector |
| MEC-USB-2002C | M.2 2242/2260/2280 (B+M key) 2-port USB 3.2 board(0℃~+70℃), 2x USB Type C Connector |
| MEC-COM-2012 | M.2 2242/2260/2280 (B+M key) 2-port RS-232 serial board (-40℃~+85℃), 2x DB9 Connector |
| MEC-COM-2032i | M.2 2242/2260/2280 (B+M key) 2-port RS-232/422/485 isolated serial board (-40℃~+85℃), 2x DB9 Connector |
| MEC-CAN-2812i | M.2 2242/2260/2280 (B+M key) dual isolated CAN bus 2.0B board (-40℃~+85℃), 2x DB9 Connector |
| MEC-CAN-2814i | M.2 2242/2260/2280 (B+M key) quad isolated CAN bus 2.0B board (-40℃~+85℃), 4x DB9 Connector |
| UB1103 | Universal Bracket with 2x DB9 Cutout for CMI-COM, MEC-COM & MEC-CAN Expansion |
| UB1106-R10 | Universal Bracket with 1x DP Cutout for CMI-DP Expansion |
| UB1107 | Universal Bracket with 1x DVI Cutout for CMI-DVI Expansion |
| UB1108 | Universal Bracket with 1x HDMI Cutout for CMI-HDMI Expansion |
| UB1111 | Universal Bracket with 2x RJ45 Cutout for MEC-LAN Expansion |
| UB1115 | Universal Bracket with 1x 10 Pin Terminal Block Cutout for CMI-DIO Expansion |
| UB1116 | Universal Bracket with 1x VGA Cutout for CMI-VGA Expansion |
| UB1131-R10 | Universal Bracket with 2x Antenna Cutout |
| UB1133-R10 | Universal Bracket with 2x USB Type C Cutout for MEC-USB Expansion |
| UB1134-R10 | Universal Bracket with 2x USB Type A Cutout for MEC-USB (M.2 interface) Expansion |
| AC-BE01-R10 | M.2 Key B Type 2242 to M.2 Key E Type 2230 Adapter Card |
| SIDE03 | Side Mount Kit for DC Series, with KMRH-K175 for DIN-Rail Mount |
| DIN01 | DIN-RAIL Mount Kit, KMRH-K175 |
| VESA-DC | DC series VESA Mount Kit |
| GST60A12-CIN1 | Adapter AC/DC 12V 5A 60W with 3pin Terminal Block Plug and Tubes, Level VI |
| GST120A24-CIN | Adapter AC/DC 24V 5A 120W with 3pin Terminal Block Plug and Tubes, Level VI |
