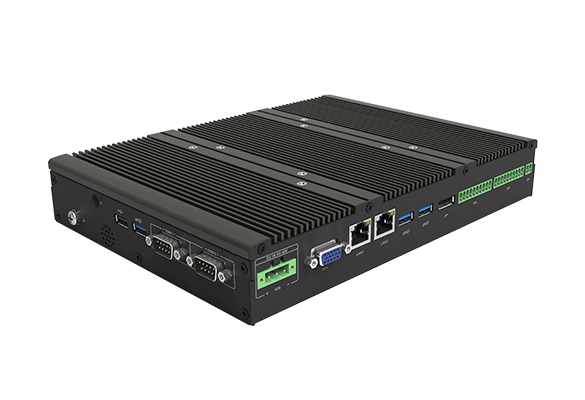

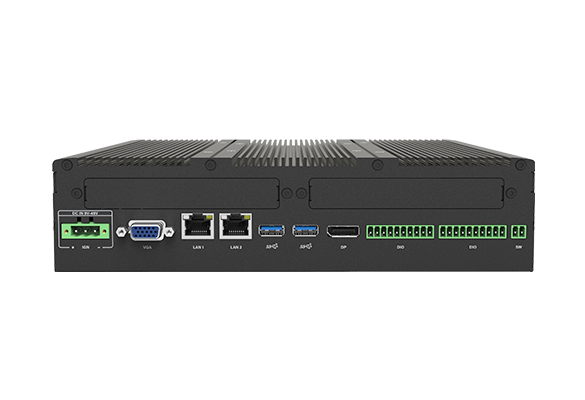

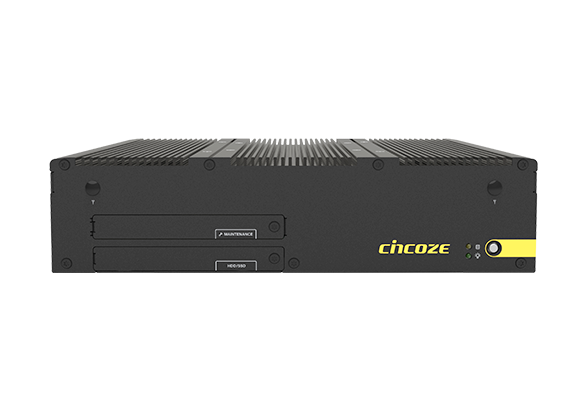

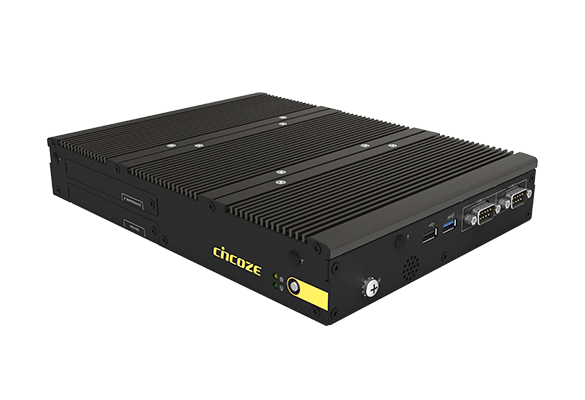

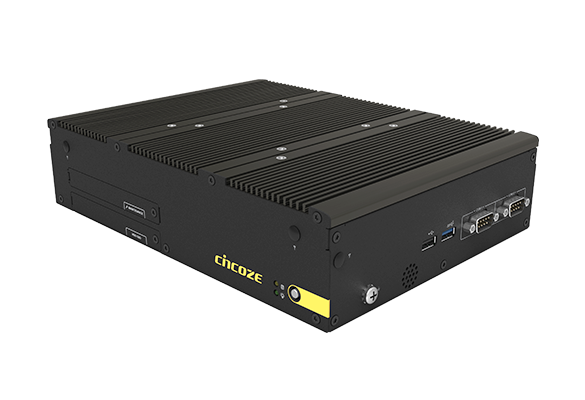

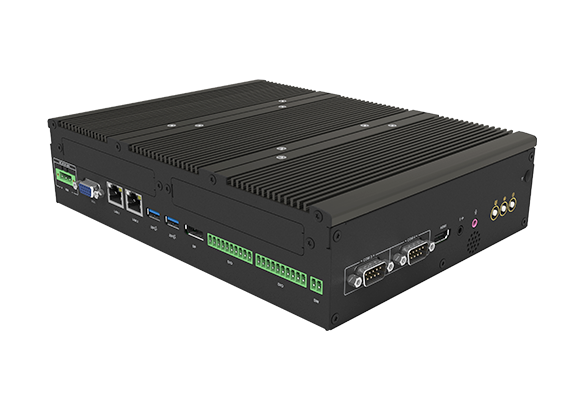

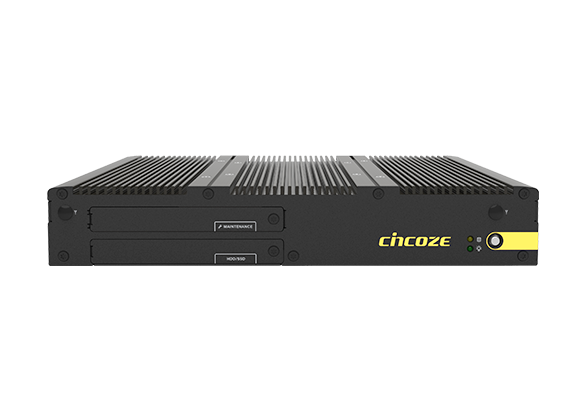

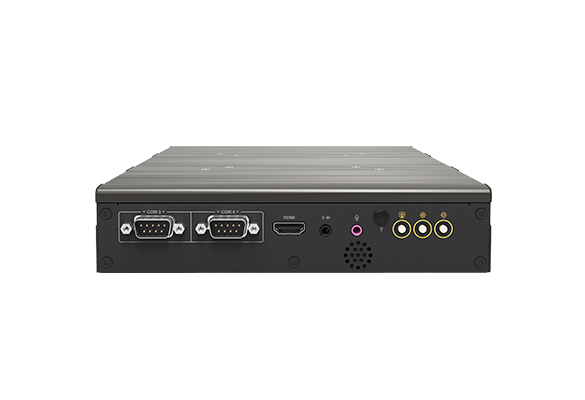

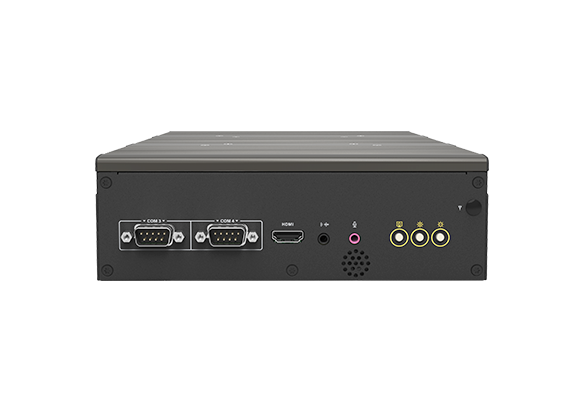

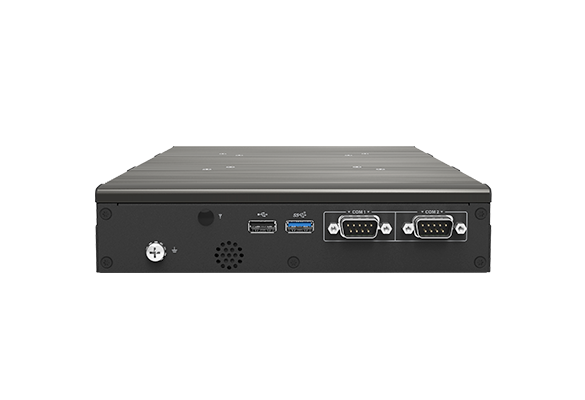

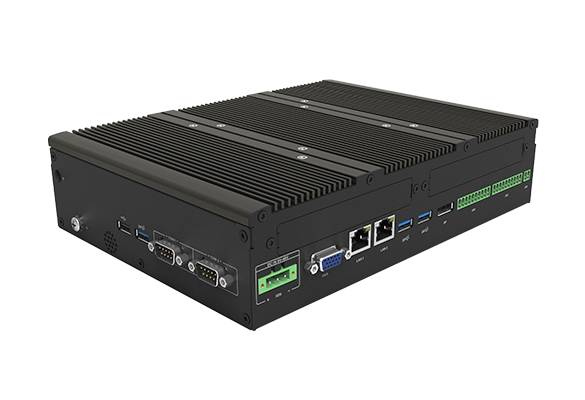

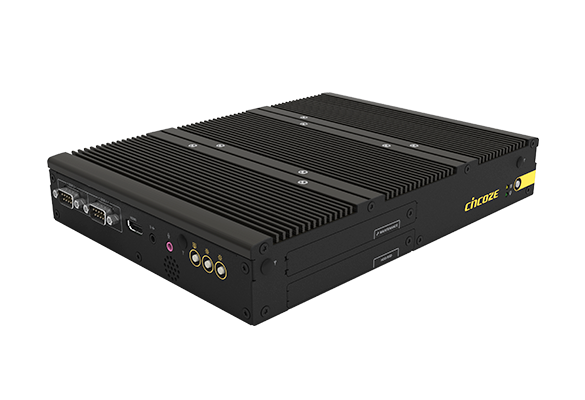

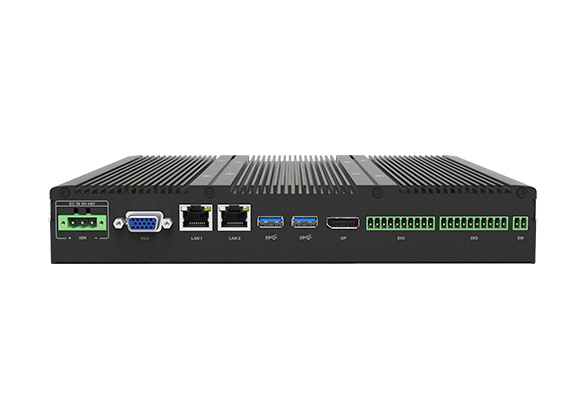

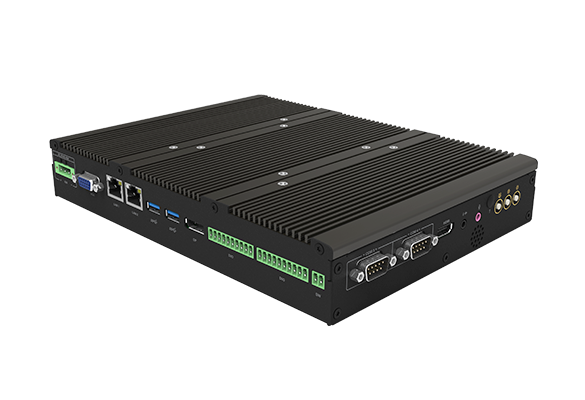

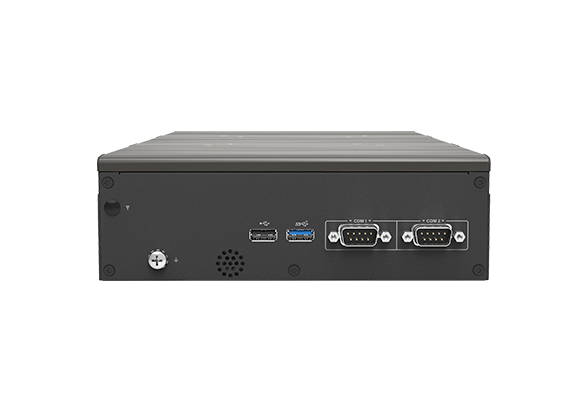

P2202 Series
- Intel® Alder Lake-P U-Series Core™-Prozessor onboard
- 2 x DDR5 SO-DIMM Sockel, unterstützt bis zu 4800MHz 64GB Speicher
- Vier unabhängige Displays (CDS / HDMI / DP / VGA)
- 1x M.2 Key E Typ 2230 Sockel für Intel CNVi / Wireless Modul
- Unterstützt die patentierte CDS-Technologie von Cincoze (Patent Nr. M482908)
- CFM-Technologie für Power Ignition Sensing & PoE-Funktion
- Breite Betriebstemperatur -40°C bis 70°C
Die P2202-Serie sind ultraflache und leistungsstarke Embedded-PCs, die für das industrielle IoT-Edge-Computing entwickelt wurden. Sie zeichnen sich durch hohe Leistung und flexible Erweiterungsmöglichkeiten aus, mit umfangreichen nativen E/A-Schnittstellen, Mini-PCIe- und M.2 Key E Type 2230-Erweiterungssteckplätzen und PCIe-Erweiterung (Modell: P2202E). Das dünnste Modell misst nur 41,5 mm und eignet sich perfekt für den Einbau in beengten Räumen.
Das Highlight der P2202-Serie sind die 12th Gen Intel® (Alder Lake-P) Prozessoren. Die P2202-Serie kann als eigenständiger Embedded-PC verwendet werden, oder durch die Verwendung der exklusiven, patentierten CDS-Technologie zum Anschluss eines Display-Moduls als Industrie-Panel-PC, sonnenlichtlesbarer Panel-PC oder Open-Frame-Panel-PC eingesetzt werden, um alle Display-Computing-Anforderungen zu erfüllen.
Produktkategorie >>>> Panel PC & Industriemonitor
KI und Multitasking Performance
——
Die P2202 Serie ist mit dem 12. Generation Intel® Core™ i5/i3 Prozessor der U-Serie (Alder Lake-P) ausgestattet, der auf dem Intel® 7 Prozess basiert. Die U-Serie hat einen geringen Stromverbrauch von nur 15 W, bietet eine hervorragende Leistung mit bis zu 10 Kernen (2P+8E) und verfügt über die integrierte Intel® Iris Xe-Grafik, um die Bildklassifizierungsleistung beim KI Deep Learning zu bewältigen.
Schmales Design für
platzbeschränkte Umgebungen
——
Die Serie P2202 hat ein kompaktes, ultradünnes Design mit Abmessungen von nur 254,5 x 190 x 41,5 mm (Modell: P2202), was eine flexible Installation in verschiedenen engen Anwendungsumgebungen wie Maschinen, Schaltschränken oder AMRs ermöglicht. Sie eignen sich für die Erfassung und Verarbeitung von Produktionsdaten in intelligenten Fabriken und mobilen Geräten.
Ein Computer / Zwei Einsatzmöglichkeiten
——
Die P2202-Serie ist nicht nur ein Embedded PC. Mit der von Cincoze patentierten Convertible-Display-System-Technologie kann ein industrielles Displaymodul (CV-100-Serie), ein sonnenlichtlesbares Displaymodul (CS-100) oder ein Open-Frame-Displaymodul (CO-100) hinzugefügt werden, um Panel-PCs mit unterschiedlichen Eigenschaften zu bilden.
Patent Nr. M482908
Flexible Erweiterung für jede Anwendung
——
Mini-PCIe- und M.2-Key-E-Steckplätze können eine Vielzahl von drahtlosen Verbindungen (WiFi, 4G, GNSS und Bluetooth) unterstützen und bieten somit eine breite Palette von Datenübertragungsoptionen für mobile Geräte. Der PCIe x4-Steckplatz (nur Modell P2202E) kann 75-W-Add-on-Karten (E/A-Erweiterungskarten, Framegrabber-Karten und andere) aufnehmen. Die P2202-Serie erfüllt mit ihren vielfältigen Erweiterungsmöglichkeiten unterschiedliche Anwendungsanforderungen.
Industrietauglicher EMC-Schutz
——
Um die Stabilität bei der Installation in Schaltschränken und mobilen Robotern mit hohen Vibrationen zu verbessern, hat die P2202-Serie verschiedene Tests zur Zuverlässigkeit bei Vibrationen und Stößen bestanden, wie z. B. zufällige Vibrationen (5G), sinusförmige Vibrationen (1G) und Stoßfestigkeit (50G). Außerdem erfüllt sie die EMV-Normen für industrielle Umgebungen (EN 61000-6-4 und EN 61000-6-2).
![[ Product Spotlight ] Cincoze Panel-PC Lösungspalette](data/images/202407/1721110724495095645.jpg)
P2202 Series
| Model Name | P2202 | P2202E | |
|---|---|---|---|
| System | Processor | • Onboard 12th Generation Intel® Alder Lake-P U-Series CPU: - Intel® Core™ i5-1245UE 10 Cores Up to 4.40 GHz, TDP 15W - Intel® Core™ i3-1215UE 6 Cores Up to 4.40 GHz, TDP 15W | |
| Memory | • 2x DDR5 4800MHz SO-DIMM Socket Supports Un-buffered and non-ECC Type, Up to 64GB | ||
| BIOS | • AMI BIOS | ||
| Graphics | Graphics Engine | • Integrated Intel® Iris® Xe Graphics: Core™ i5-1245UE • Integrated Intel® UHD Graphics: Core™ i3-1215UE | |
| Maximum Display Output | • Supports Quad Independent Display | ||
| CDS | • 1x CDS Connector (1920 x 1080 @60Hz) | ||
| DP | • 1x DisplayPort Connector (4096 x 2304 @60Hz) * Verified maximum resolution: 3840 x 2160 @ 60Hz | ||
| HDMI | • 1x HDMI Connector (3840 x 2160 @30Hz) | ||
| VGA | • 1x VGA Connector (1920 x 1200 @60Hz) | ||
| Audio | Audio Codec | Realtek® ALC888, High Definition Audio | |
| Line-out | 1x Line-out, Phone Jack 3.5mm | ||
| Mic-in | 1x Mic-in, Phone Jack 3.5mm | ||
| I/O | LAN | • 2x 1GbE LAN, RJ45 - GbE1: Intel® I219 - GbE2: Intel® I210 | |
| COM | • 4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9 | ||
| USB | • 3 x USB 3.2 Gen2x1 (10Gbps), Type A • 1 x USB 2.0 (480Mbps), Type A | ||
| DIO | • 16x Isolated Digital I/O (8in/8out), 20-Pin Terminal Block | ||
| Storage | SSD/HDD | 2x 2.5” SATA HDD/SSD Bay (SATA3.0) | |
| RAID | Support RAID 0/1 | ||
| Expansion | Mini PCI Express | 2x Full-size Mini-PCIe Socket | |
| PCI Express | -- | 1x PCI or 1x PCIe x4 Expansion slot (with Optional Riser Card) * Supports maximum dimensions of add-on card (H x L) : 111 x 169mm | |
| SIM Socket | • 1x SIM Socket | ||
| M.2 | • 1x M.2 Key E Type 2230 Socket, Support Intel CNVi/Wireless Module | ||
| CFM (Control Function Module) Interface | • 1x CFM Interface for optional IGN Module Expansion • 1x CFM Interface for optional PoE Module Expansion | ||
| CDS (Convertible Display System) Interface | • 1x CDS Interface for Convertible Display Module | ||
| Other Function | Clear CMOS Switch | • 1x Clear CMOS Switch | |
| Reset Button | • 1x Reset Button | ||
| Instant Reboot | • Support 0.2sec Instant Reboot Technology | ||
| Watchdog Timer | • Software Programmable Supports 256 Levels System Reset | ||
| OSD Button | • LCD On/Off, Brightness Up, Brightness Down | ||
| Internal Speaker | • AMP 2W + 2W | ||
| Status LED Indicator | • Power LED, HDD LED | ||
| Power | Power Button | • 1x ATX Power On/Off Button | |
| Power Mode Switch | • 1x AT/ATX Mode Switch | ||
| Power Input | • 9 - 48VDC, 3-pin Terminal Block | ||
| Remote Power On/Off | • 1x Remote Power On/Off, 2-pin Terminal Block | ||
| Max. Power Consumption | • i5-1245UE CPU: 95.06W - Test conducted with CPU, 1x RAM, and 1x storage - 100% load during burn-in testing | ||
| Inrush Current (Peak) | • i5-1245UE CPU: 5.381 A @ 24V | ||
| Operating Stystem | Windows | • Windows®11, Windows®10 | |
| Linux | • Ubuntu Desktop 22.04 LTS | ||
| Physical | Dimension ( W x D x H ) | • 254.5 x 190 x 41.5 mm | • 254.5 x 190 x 61 mm |
| Weight Information | • 2.22 kg | • 2.74 kg | |
| Mechanical Construction | • Extruded Aluminum with Heavy Duty Metal | ||
| Mounting | • Wall / VESA / CDS / DIN Rail | ||
| Physical Design | • Fanless Design • Jumper-less Design | ||
| Reliability & Protection | Reverse Power Input Protection | • Yes | |
| Over Voltage Protection | • Protection Range: 51~58V • Protection Type: shut down operating voltage, re-power on at the preset level to recover | ||
| Over Current Protection | • 15A | ||
| CMOS Battery Backup | • SuperCap Integrated for CMOS Battery Maintenance-free Operation | ||
| MTBF | • 216,747 Hours - Database: Telcordia SR-332 Issue3, Method 1, Case 3 | ||
| Environment | Operating Temperature | • -40°C to 70°C | |
| Storage Temperature | • -40°C to 70°C | ||
| Relative Humidity | • 95%RH @ 70°C (non-Condensing) | ||
| Shock | • Operating, 50 Grms (w/ SSD, according to IEC60068-2-27) | ||
| Vibration | • Operating, 1 Grms, 10-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-6) • Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64) | ||
| EMC | • CE, UKCA, FCC, ICES-003 Class A • EN IEC 61000-6-4, EN IEC 61000-6-2 (24VDC Input Only) | ||
| EMI | • CISPR 32 Conducted & Radiated: Class A • EN/BS EN 55032 Conducted & Radiated: Class A • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A • EN/BS EN61000-3-3 Voltage fluctuations & flicker • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A | ||
| EMS | • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV | ||
| Safety | • UL, cUL, CB, IEC/EN 62368-1 | ||
| Model No. | Product Description |
|---|---|
| P2202-i5-R10 | 12th Gen. Intel® Core™ i5-1245UE Slim Embedded Computer with CDS Technology |
| P2202E-i5-R10 | 12th Gen. Intel® Core™ i5-1245UE Expandable Embedded Computer with CDS Technology |
| P2202-i3-R10 | 12th Gen. Intel® Core™ i3-1215UE Slim Embedded Computer with CDS Technology |
| P2202E-i3-R10 | 12th Gen. Intel® Core™ i3-1215UE Expandable Embedded Computer with CDS Technology |
| • P2202 Series Embedded Computer x1 | • Thermal Pad x1 |
| • Power Terminal Block x1 | • Screws Pack x5 |
| • Remote Power On/Off Terminal Block Connector x1 | • Wall Mounting Kit x1 |
| • DIO Terminal Block Connector x2 | • DIN Rail Mounting Kit x1 |
| • PCI / PCIe Card Installation Kit x 1 (For P2202E Only) |
| Model No. | Description |
|---|---|
| CFM-IGN101 | CFM Module with Power Ignition Sensing Control Function, 12V/24V Voltage Detection Selectable |
| CFM-PoE04 | CFM Module with PoE Control Function, Individual Port 25.5W (For P2202 Only) |
| CFM-PoE05 | CFM Module with PoE Control Function, Individual Port 25.5W (For P2202E Only) |
| RC-E4-02 | Riser Card with 1x PCIe x4 Slot (For P2202E Only) |
| RC-PI-02 | Riser Card with 1x PCI Slot (For P2202E Only) |
| MEC-COM-M212-TDB9 | Mini-PCIe Module with 2x RS-232 Ports, 1x Thin DB9 Cable (For P2202E Only) |
| MEC-COM-M334-TDB9 | Mini-PCIe Module with 4x RS-232/422/485 Ports, 2x Thin DB9 Cable (For P2202E Only) |
| MEC-USB-M102-30 | Mini-PCIe Module with 2x USB 3.0 Ports, 1x 30cm cable (For P2202E Only) |
| MEC-LAN-M102-30 | Mini-PCIe Module with 2x LAN Ports, 2x 30cm cable (For P2202E Only) |
| UB1203 | 1x Universal Bracket with 2x DB9 Cutout (For P2202E Only) |
| UB1211 | 1x Universal Bracket with 2x RJ45 Cutout (For P2202E Only) |
| UB1214 | 1x Universal Bracket with 2x USB Cutout (For P2202E Only) |
| GST60A12-CIN1 | Adapter AC/DC 12V 5A 60W, GST60A12-CIN, wide temp (-30°C ~ +70°C), level VI |
| GST120A24-CIN | Adapter AC/DC 24V 5A 120W with 3pin Terminal Block Plug and Tubes, Level VI |
| GST220A24-CIN | Adapter AC/DC 24V 9.2A 220W with 3pin Terminal Block Plug 5.0mm Pitch, with TUBES, level VI (For P2202E Only) |
