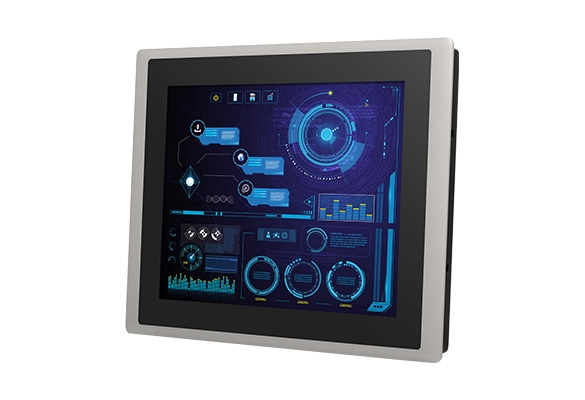

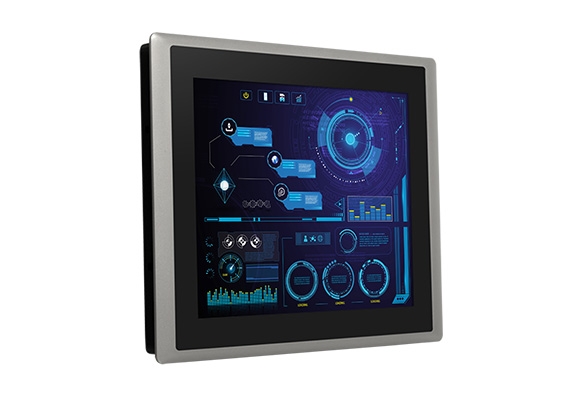

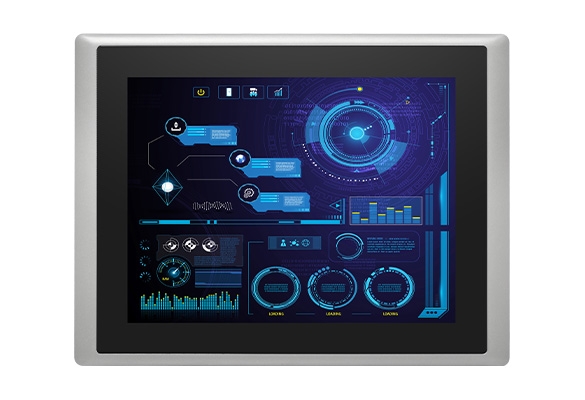

CV-110 / M1101 Series

10,4" TFT-LCD SVGA Touch Monitor mit resistivem 5-Draht / projiziert kapazitivem Touch, 1x DisplayPort, 1x HDMI, 1x VGA

PRODUKTEIGENSCHAFTEN

10,4" TFT-LCD SVGA mit resistivem 5-Draht / projiziert kapazitivem Touch
mit Aluminium-Druckguss-Frontrahmen
Verschiedene Videoeingangsschnittstellen: 1x VGA, 1x HDMI, 1x DisplayPort
Unterstützt USB- und RS-232-Schnittstellen für die Touch-Funktion
OSD-Steuertasten für die Helligkeitsanpassung
Unterstützt das Convertible Display System (CDS)
True Flat IP65 Schutz der Frontplatte
Unterstützt Panel / VESA / Rack Mount

ÜBERBLICK
SPEZIFIKATION
BESTELLINFORMATIONEN
DOWNLOADS

ÜBERBLICK

Meeting All Your Industrial Monitor Needs, CV-100 / M1000 Series Industrial Monitor

Die modularen Industrie-Touch-Monitore der Serie CV-100/M1101 von Cincoze eignen sich für die Display-Anforderungen von Anlagen-HMI und Produktionsprozessvisualisierung in rauen Einsatzgebieten. Die große Auswahl an Bildschirmgrößen und Touch-Optionen sind nur einige der Merkmale. Die patentierte CDS (Convertible Display System)-Technologie erleichtert die Wartung vor Ort und ermöglicht einfachere Upgrades in der Zukunft. Die CV-100/M1101-Serie unterstützt digitale und analoge Signaleingänge, einschließlich HDMI, DisplayPort und VGA. Sie verfügt außerdem über ein mehrsprachiges OSD und unterstützt mehrere Installationsmethoden, einschließlich Panel-, VESA- und Rack-Montage, so dass der Monitor sich an den Einsatz in einer Vielzahl von Anwendungsszenarien anpassen kann.

Produktkategorie >>>> Panel PC & Industriemonitor

Umfassendes Größensortiment

——

Die CV-100/M1101-Serie bietet eine umfassende Auswahl an Bildschirmen mit verschiedenen Bildschirmgrößen (8,4 - 24 Zoll), Anzeigeverhältnissen (4:3, 5:4 und 16:9), Touch-Methoden ("Multi-Point Capacitive" und "Single-Point Resistive") und Helligkeiten (300-500 nits), um die Anforderungen der Anwendungen optimal zu erfüllen.

Cincoze CV-100/M1101 series Complete range of sizes

Cincoze CV-100/M1101 series CDS patented technology

Die patentierte CDS Technologie

——

Die patentierte CDS-Technologie macht die Wartung vor Ort und künftige Aufrüstungen einfacher und kostengünstiger, da ein einzelnes Teil des Systems ausgetauscht werden kann, anstatt das gesamte System zu ersetzen.

Patent Nr. M482908

Mehrere Display-Eingänge

——

Die CV-100/M1101-Serie verfügt über drei verschiedene Display-Eingänge, darunter digitale HDMI- und DisplayPort-Eingänge sowie einen analogen VGA-Eingang.

Cincoze CV-100/M1101 series Multiple display inputs

Cincoze CV-100/M1101 series Rugged, safe, and reliable

Robust, sicher und zuverlässig

——

Die CV-100/M1101-Serie verfügt über industrietaugliche Schutzvorrichtungen, einschließlich einer breiten Temperaturunterstützung und einer staub- und wasserfesten IP65-Frontblende, um rauen Betriebsumgebungen standzuhalten. Im Streben nach immer höherer Produktsicherheit wurden die CV-100/M1101-Serien außerdem strengen Tests unterzogen, um die UL-Zertifizierung für Produktsicherheit zu erhalten.

BRAUCHEN SIE HILFE?

KONTAKT

info@cincoze.com

SPEZIFIKATION

CV-110 Series

Model Name		CV-110R	CV-110C
Display	LCD Size	10.4" (4:3)
	Max. Resolution	800 x 600
	Brightness (cd/m2)	400
	Contrast Ratio	700 : 1
	LCD Color	16.2M
	Pixel Pitch (mm)	0.264 (H) x 0.264 (V)
	Viewing Angle (H-V)	160 / 130
	Backlight LED Life Time	70,000 hrs (LED Backlight)
Touch Screen	Touchscreen Type	Resistive 5-wire	Projected Capacitive
Physical	Dimension (W x D x H)	295 x 227.3 x 56.2 mm
	Weight Information	2.24 kg
	Mechanical Construction	Die-Casting Flat Surface
Power	Power Consumption	3.38W (Typ.)	3.33W (Typ.)
Environment	Front Panel Protection	IP 65 Compliant
	Operating Temperature	Ambient with Air flow: -20°C to 75°C (with Industrial Grade Peripherals)	Ambient with Air flow: -20°C to 80°C (with Industrial Grade Peripherals)
	Storage Temperature	-30°C to 80°C
	Relative Humidity	90% RH @ 40°C (Non-condensing)
	EMC	CE, UKCA, FCC, ICES-003 Class A
	EMI	• CISPR 32 Conducted & Radiated: Class A • EN/BS EN 55032 Conducted & Radiated: Class A • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A • EN/BS EN61000-3-3 Voltage fluctuations & flicker • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
	EMS	• EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 3 V/m • EN/IEC 61000-4-4 EFT: AC Power: 1 kV; DC Power: 0.5 kV; Signal: 0.5 kV • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV • EN/IEC 61000-4-6 CS: 3V • EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 0.5 cycles at 50 Hz
	Safety	UL, cUL, CB, IEC, EN 62368-1

M1101

Model Name		M1101
Graphics	HDMI-in	1x HDMI Connector (1920 x 1080 @60Hz)
	DP-in	1x DisplayPort Connector (1920 x 1080 @60Hz)
	VGA-in	1x VGA Connector (1920 x 1080 @60Hz)
Audio	Audio input	1x Audio Line in, Phone Jack 3.5mm
I/O	COM	1x RS-232, DB9
I/O	USB	1x 480Mbps USB 2.0, Type A
Other Function	OSD Button	Menu, Auto, LCD On/Off, Brightness Up, Brightness Down
	Internal Speaker	AMP 2W + 2W
	Status LED Indicator	Power LED, Standby LED
Power	Power Input	9 - 48VDC, 3-pin Terminal Block
Physical	Dimension ( W x D x H )	204.5 x 149 x 38.5 mm
	Weight Information	1.2 kg
	Mechanical Construction	Extruded Aluminum with Heavy Duty Metal
	Mounting	VESA / CDS Mounting
	Physical Design	• Fanless Design • Jumper-less Design
Reliability & Protection	Reverse Power Input Protection	Yes
	Over Voltage Protection	• Protection Range: 51~58V • Protection Type: shut down operating voltage, re-power on at the preset level to recover
	Over Current Protection	15A
	MTBF	1,217,359 hrs - Database: Telcordia SR-332 Issue 3, Method 1, Case 3
Environment	Operating Temperature	-20°C to 70°C * Ambient with air flow * According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14
	Storage Temperature	-20°C to 75°C
	Relative Humidity	95%RH @ 70°C (non-Condensing)
	Shock	Operating, 15 Grms (according to IEC60068-2-27)
	Vibration	• Operating, 1.5 Grms, 5-500 Hz, 3 Axes (according to IEC60068-2-64) • Operating, 1 Grms, 10-500 Hz, 3 Axes (according to IEC60068-2-6)
	EMC	• CE, UKCA, FCC, ICES-003 Class A • EN IEC 61000-6-4, EN IEC 61000-6-2 (24VDC Input Only)
	EMI	• CISPR 32 Conducted & Radiated: Class A • EN/BS EN 55032 Conducted & Radiated: Class A • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A • EN/BS EN61000-3-3 Voltage fluctuations & flicker • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
	EMS	• EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 10 V/m • EN/IEC 61000-4-4 EFT: AC Power: 2 kV; DC Power: 1 kV; Signal: 1 kV • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV • EN/IEC 61000-4-6 CS: 10V • EN/IEC 61000-4-8 PFMF: 50 Hz, 30A/m • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 1 cycles at 60 Hz
	Safety	UL, cUL, CB, IEC, EN 62368-1

BESTELLINFORMATIONEN

Available Models
Model No.	Product Description
CV-110R-R10/M1101-R10	10.4" TFT-LCD SVGA 4:3 Touch Monitor with Resistive 5-wire Touch, 1x DisplayPort, 1x HDMI, 1x VGA
CV-110C-R11/M1101-R10	10.4”TFT-LCD SVGA 4:3 Touch Monitor with Projected Capacitive Touch, 1x DisplayPort, 1x HDMI, 1x VGA

Model Configuration
	CV-110R	CV-110C	M1101
CV-110R/M1101	V	--	V
CV-110C/M1101	--	V	V

Package Checklist
√ CV-110/M1101 Series Touch Monitor x 1	√ Panel Mounting Kit x 1
√ USB Cable x 1	√ Power Terminal Block Connector x 1
√ VGA Cable x 1	√ Screw Pack x 1

Optional Modules and Accessories
Model No.	Description
GST60A12-CIN1	Adapter AC/DC 12V 5A 60W, GST60A12-CIN1, wide temp (-30°C ~ +70°C)
GST120A24-CIN	Adapter AC/DC 24V 5A 120W with 3pin Terminal Block Plug and Tubes, Level VI
URM01	Universal 19" Rack Mount Kit for Industrial Panel PC & Industrial Monitor
