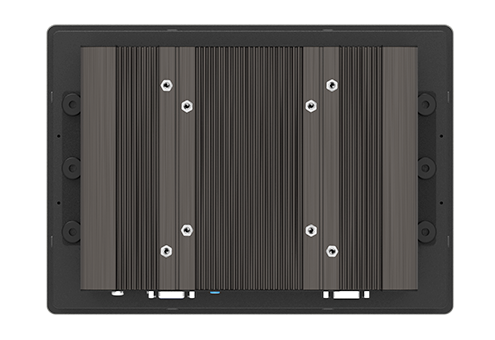

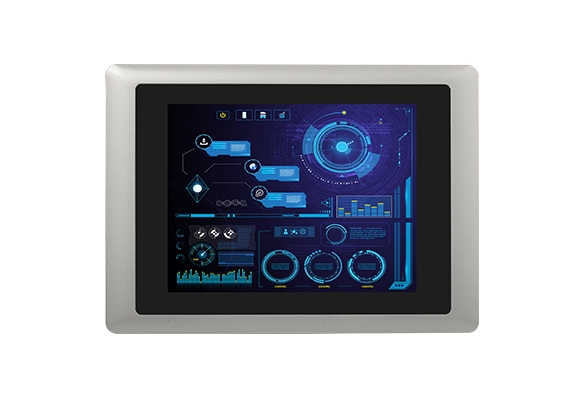

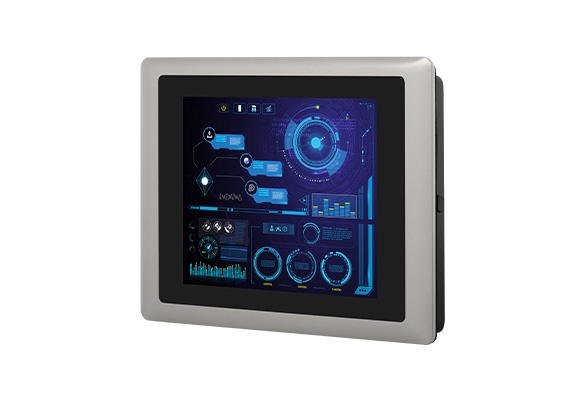

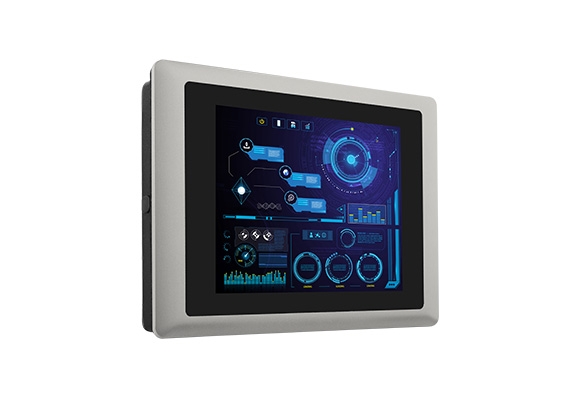

CV-108 / M1101 Series
- 8,4" TFT-LCD SVGA mit resistivem 5-Draht / projiziert kapazitivem Touch
- mit Aluminium-Druckguss-Frontrahmen
- Verschiedene Videoeingangsschnittstellen: 1x VGA, 1x HDMI, 1x DisplayPort
- Unterstützt USB- und RS-232-Schnittstellen für die Touch-Funktion
- OSD-Steuertasten für die Helligkeitsanpassung
- Unterstützt das Convertible Display System (CDS)
- True Flat IP65 Schutz der Frontplatte
- Unterstützt Panel / VESA / Rack Mount
Die modularen Industrie-Touch-Monitore der Serie CV-100/M1101 von Cincoze eignen sich für die Display-Anforderungen von Anlagen-HMI und Produktionsprozessvisualisierung in rauen Einsatzgebieten. Die große Auswahl an Bildschirmgrößen und Touch-Optionen sind nur einige der Merkmale. Die patentierte CDS (Convertible Display System)-Technologie erleichtert die Wartung vor Ort und ermöglicht einfachere Upgrades in der Zukunft. Die CV-100/M1101-Serie unterstützt digitale und analoge Signaleingänge, einschließlich HDMI, DisplayPort und VGA. Sie verfügt außerdem über ein mehrsprachiges OSD und unterstützt mehrere Installationsmethoden, einschließlich Panel-, VESA- und Rack-Montage, so dass der Monitor sich an den Einsatz in einer Vielzahl von Anwendungsszenarien anpassen kann.
Produktkategorie >>>> Panel PC & Industriemonitor
Umfassendes Größensortiment
——
Die CV-100/M1101-Serie bietet eine umfassende Auswahl an Bildschirmen mit verschiedenen Bildschirmgrößen (8,4 - 24 Zoll), Anzeigeverhältnissen (4:3, 5:4 und 16:9), Touch-Methoden ("Multi-Point Capacitive" und "Single-Point Resistive") und Helligkeiten (300-500 nits), um die Anforderungen der Anwendungen optimal zu erfüllen.
Die patentierte CDS Technologie
——
Die patentierte CDS-Technologie macht die Wartung vor Ort und künftige Aufrüstungen einfacher und kostengünstiger, da ein einzelnes Teil des Systems ausgetauscht werden kann, anstatt das gesamte System zu ersetzen.
Patent Nr. M482908Mehrere Display-Eingänge
——
Die CV-100/M1101-Serie verfügt über drei verschiedene Display-Eingänge, darunter digitale HDMI- und DisplayPort-Eingänge sowie einen analogen VGA-Eingang.
Robust, sicher und zuverlässig
——
Die CV-100/M1101-Serie verfügt über industrietaugliche Schutzvorrichtungen, einschließlich einer breiten Temperaturunterstützung (-20°C bis 70°C) und einer staub- und wasserfesten IP65-Frontblende, um rauen Betriebsumgebungen standzuhalten. Im Streben nach immer höherer Produktsicherheit wurden die CV-100/M1101-Serien außerdem strengen Tests unterzogen, um die UL-Zertifizierung für Produktsicherheit zu erhalten.
CV-108 Series
| Model Name | CV-108R | CV-108C | |
|---|---|---|---|
| Display | LCD Size | 8.4" (4:3) | |
| Max. Resolution | 800 x 600 | ||
| Brightness (cd/m2) | 400 | ||
| Contract Ratio | 600 : 1 | ||
| LCD Color | 262K | ||
| Pixel Pitch (mm) | 0.213 (H) x 0.213 (V) | ||
| Viewing Angle (H-V) | 150 / 130 | ||
| Backlight MTBF | 30,000 hrs (LED Backlight) | ||
| Touch Screen | Touchscreen Type | Resistive 5-wire | Projected Capacitive |
| Physical | Dimension (W x D x H) | 262 x 186.2 x 56.2 mm | |
| Weight Information | 1.62 kg | 1.56 kg | |
| Mechanical Construction | Die-Casting Flat Surface | ||
| Environment | Front Panel Protection | IP 65 Compliant | |
| Operating Temperature | -20°C to 70°C (with Industrial Grade peripherals; Ambient with air flow) | ||
| Storage Temperature | -30°C to 80°C | -20°C to 70°C | |
| Relative Humidity | 90% RH @ 60°C (Non-condensing) | 85% RH @ 60°C (Non-condensing) | |
| EMC | CE, UKCA, FCC, ICES-003 Class A | ||
| EMI | • CISPR 32 Conducted & Radiated: Class A • EN/BS EN 55032 Conducted & Radiated: Class A • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A • EN/BS EN61000-3-3 Voltage fluctuations & flicker • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A | ||
| EMS | • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 3 V/m • EN/IEC 61000-4-4 EFT: AC Power: 1 kV; DC Power: 0.5 kV; Signal: 0.5 kV • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV • EN/IEC 61000-4-6 CS: 3V • EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 0.5 cycles at 50 Hz | ||
| Safety | UL, cUL, CB, IEC, EN 62368-1 | ||
M1101
| Model Name | M1101 | |
|---|---|---|
| Graphics | HDMI-in | 1x HDMI Connector (1920 x 1080 @60Hz) |
| DP-in | 1x DisplayPort Connector (1920 x 1080 @60Hz) | |
| VGA-in | 1x VGA Connector (1920 x 1080 @60Hz) | |
| Audio | Audio input | 1x Audio Line in, Phone Jack 3.5mm |
| I/O | COM | 1x RS-232, DB9 |
| USB | 1x 480Mbps USB 2.0, Type A | |
| Other Function | OSD Button | Menu, Auto, LCD On/Off, Brightness Up, Brightness Down |
| Internal Speaker | AMP 2W + 2W | |
| Status LED Indicator | Power LED, Standby LED | |
| Power | Power Input | 9 - 48VDC, 3-pin Terminal Block |
| Physical | Dimension ( W x D x H ) | 204.5 x 149 x 38.5 mm |
| Weight Information | 1.2 kg | |
| Mechanical Construction | Extruded Aluminum with Heavy Duty Metal | |
| Mounting | VESA / CDS Mounting | |
| Physical Design | • Fanless Design • Jumper-less Design | |
| Reliability & Protection | Reverse Power Input Protection | Yes |
| Over Voltage Protection | • Protection Range: 51~58V • Protection Type: shut down operating voltage, re-power on at the preset level to recover | |
| Over Current Protection | 15A | |
| MTBF | 1,217,359 hrs - Database: Telcordia SR-332 Issue 3, Method 1, Case 3 | |
| Environment | Operating Temperature | -20°C to 70°C * Ambient with air flow * According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14 |
| Storage Temperature | -20°C to 75°C | |
| Relative Humidity | 95%RH @ 70°C (non-Condensing) | |
| Shock | Operating, 15 Grms (according to IEC60068-2-27) | |
| Vibration | • Operating, 1.5 Grms, 5-500 Hz, 3 Axes (according to IEC60068-2-64) • Operating, 1 Grms, 10-500 Hz, 3 Axes (according to IEC60068-2-6) | |
| EMC | • CE, UKCA, FCC, ICES-003 Class A • EN IEC 61000-6-4, EN IEC 61000-6-2 (24VDC Input Only) | |
| EMI | • CISPR 32 Conducted & Radiated: Class A • EN/BS EN 55032 Conducted & Radiated: Class A • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A • EN/BS EN61000-3-3 Voltage fluctuations & flicker • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A | |
| EMS | • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 10 V/m • EN/IEC 61000-4-4 EFT: AC Power: 2 kV; DC Power: 1 kV; Signal: 1 kV • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV • EN/IEC 61000-4-6 CS: 10V • EN/IEC 61000-4-8 PFMF: 50 Hz, 30A/m • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 1 cycles at 60 Hz | |
| Safety | UL, cUL, CB, IEC, EN 62368-1 | |
| Model No. | Product Description |
|---|---|
| CV-108R-R10/M1101-R10 | 8.4" TFT-LCD SVGA 4:3 Touch Monitor with Resistive 5-wire Touch, 1x DisplayPort, 1x HDMI, 1x VGA |
| CV-108C-R10/M1101-R10 | 8.4”TFT-LCD SVGA 4:3 Touch Monitor with Projected Capacitive Touch, 1x DisplayPort, 1x HDMI, 1x VGA |
| CV-108R | CV-108C | M1101 | |
|---|---|---|---|
| CV-108R/M1101 | V | -- | V |
| CV-108C/M1101 | -- | V | V |
| √ CV-108/M1101 Series Touch Monitor x 1 | √ Panel Mounting Kit x 1 |
| √ USB Cable x 1 | √ Power Terminal Block Connector x 1 |
| √ VGA Cable x 1 | √ Screw Pack x 1 |
| Model No. | Description |
|---|---|
| GST60A12-CIN1 | Adapter AC/DC 12V 5A 60W, GST60A12-CIN1, wide temp (-30°C ~ +70°C) |
| GST120A24-CIN | Adapter AC/DC 24V 5A 120W with 3pin Terminal Block Plug and Tubes, Level VI |
| URM01 | Universal 19" Rack Mount Kit for Industrial Panel PC & Industrial Monitor |
