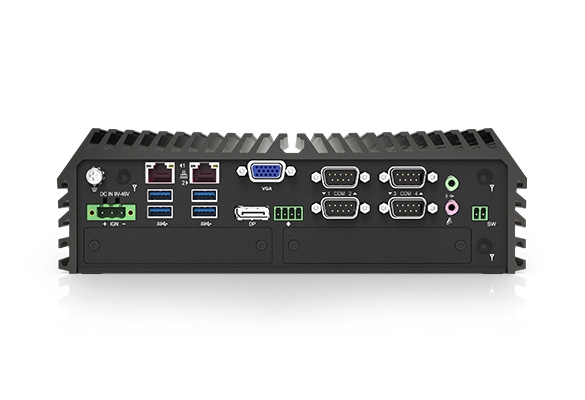

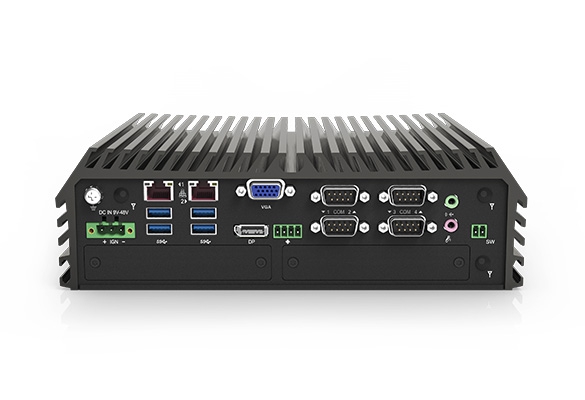

DX-1300
Intel® Arrow Lake-S Core™ Ultra 200S Series Prozessoren, Hochleistungs- und kompakter robuster Embedded Computer
PRODUKTEIGENSCHAFTEN
- Intel® Arrow Lake-S Core™ Ultra 200S Serie (max. 65 W TDP)
- 2× DDR5 SODIMM/CSODIMM-Steckplätze, bis zu 6.400 MHz, 96 GB
- Weiter Betriebstemperaturbereich von -40 °C bis 60 °C
- Optionale CMI-Module zur I/O-Erweiterung
- Optionale CFM-Module für Hardware-TPM, Zündungsüberwachung und PoE
CERTIFICATIONS
ÜBERBLICK
Der DX-1300 ist ein kompakter Industrie-PC für leistungsstarkes Edge Computing. Ausgestattet mit einem Prozessor der Intel Arrow Lake-S Core™ Ultra 200S Serie eignet er sich für anspruchsvolle Edge-Anwendungen. Dazu zählen Bildverarbeitung, KI-Inferenz und die parallele Verarbeitung mehrerer Datenströme. Die DX-1300-Serie kombiniert hohe Rechenleistung und umfangreiche Funktionen in einem kompakten Gehäuse. Gleichzeitig erfüllt das System industrielle Robustheitsanforderungen. Dadurch eignet es sich besonders für leistungsintensive Anwendungen bei begrenztem Einbauraum. Typische Einsatzbereiche sind Fertigung, Fahrzeuganwendungen und Bahnindustrie.
Product Category >>>> Rugged Embedded Fanless PC
Edge-AI-Performance der nächsten Generation
——

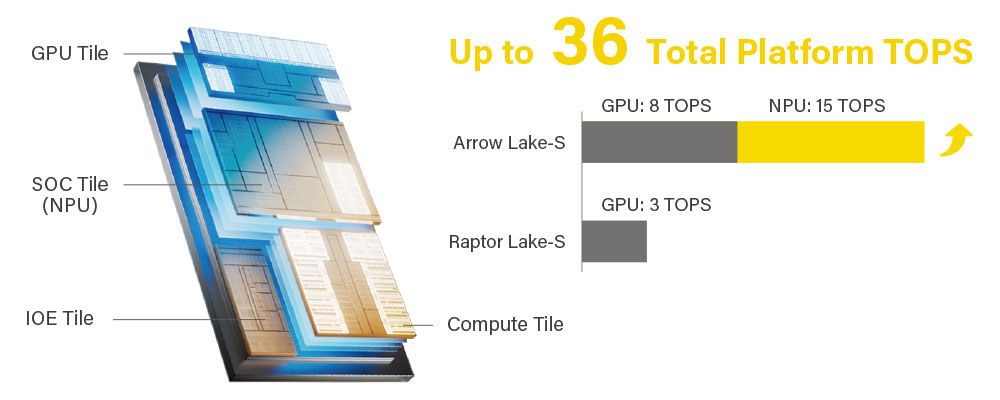

Die Prozessoren der Intel® Core™ Ultra 200S Serie erreichen bis zu 36 TOPS KI-Rechenleistung. Möglich wird dies durch die integrierte Kombination aus CPU, GPU und NPU. Diese Architektur ist speziell für KI-Beschleunigung ausgelegt und bietet mehr als die 3,5-fache Leistung gegenüber der vorherigen Plattformgeneration.

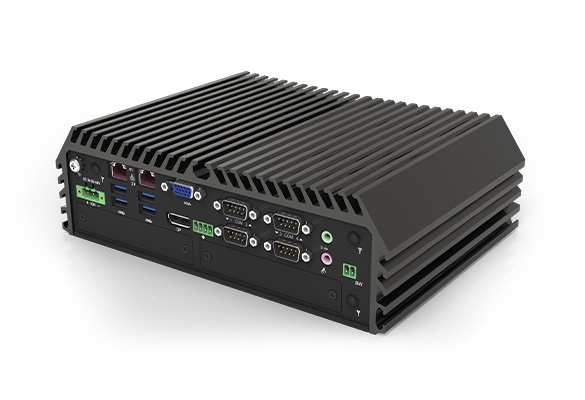

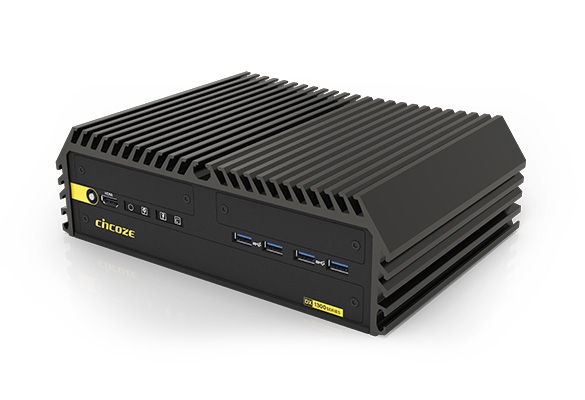

Kompaktes Gehäuse
——

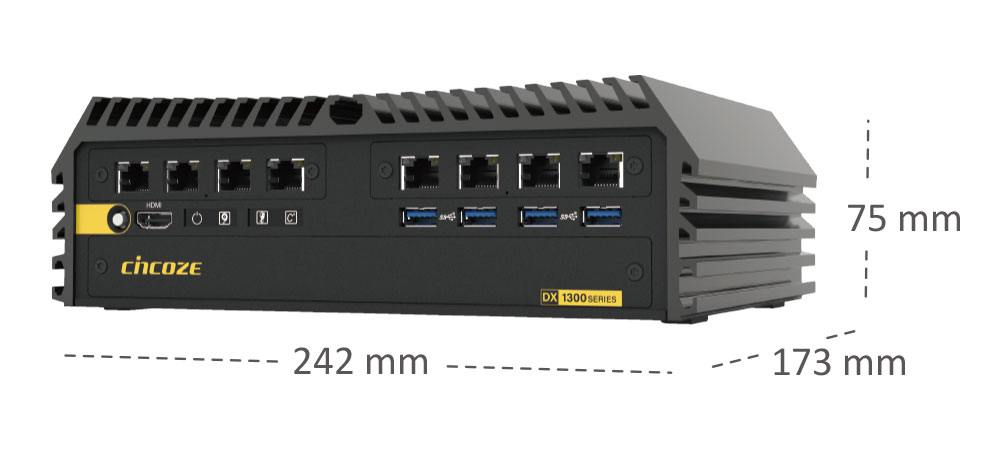

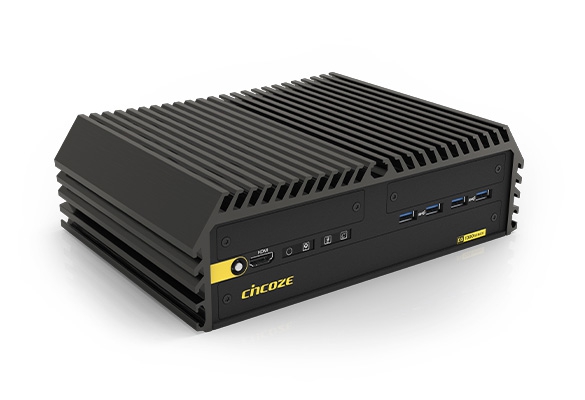

Mit Abmessungen von 242 × 173 × 75 mm entspricht die Grundfläche ungefähr der eines 11-Zoll-iPads. Das kompakte Design ermöglicht eine flexible Installation in Umgebungen mit begrenztem Platzangebot. Typische Einbauorte sind Schaltschränke, Maschinengehäuse oder Fahrzeugsysteme.
Umfangreiche und vielseitige Erweiterungsmöglichkeiten
——

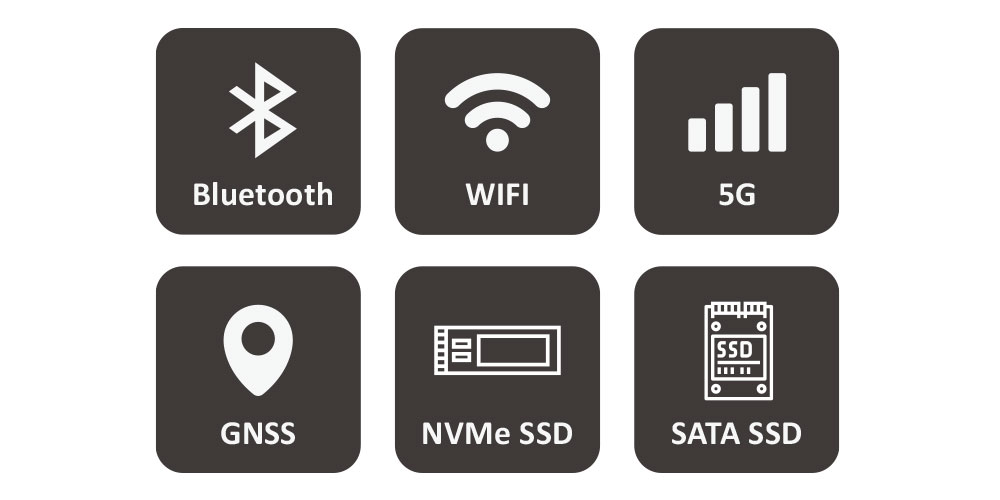

Mehrere integrierte M.2-B/E-Key-Steckplätze unterstützen verschiedene Erweiterungen. Dazu gehören Funkmodule wie 5G, GNSS, Wi-Fi oder Bluetooth, schnelle NVMe-SSDs sowie SATA-SSDs für hohe Speicherkapazität. Zusätzlich lassen sich I/O-Erweiterungsmodule integrieren. Dadurch kann das System flexibel an unterschiedliche Applikationsanforderungen angepasst werden.

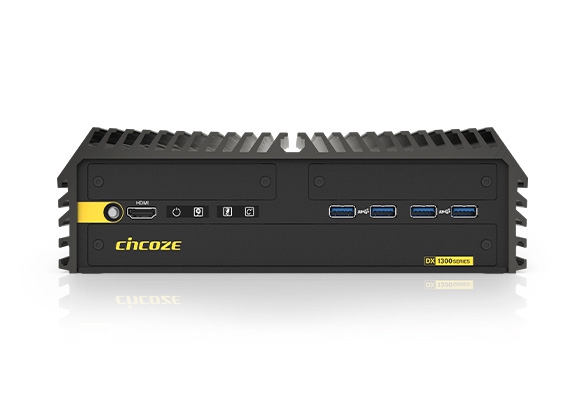

Stabile und schnelle Datenübertragung
——

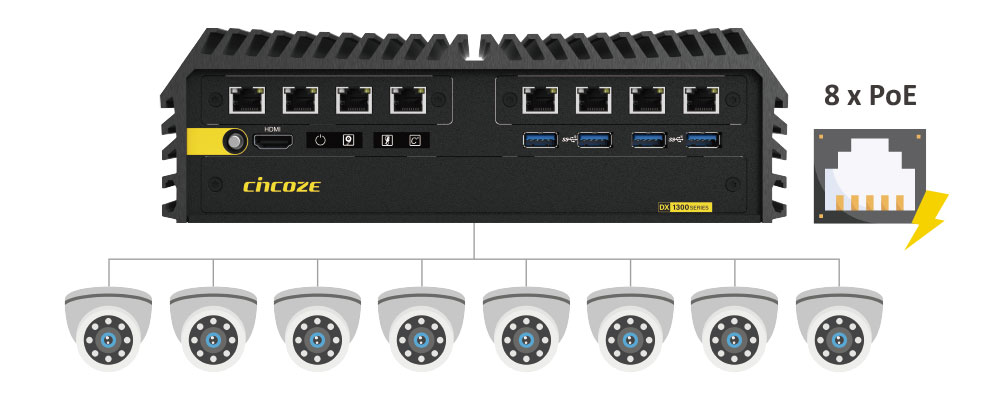

Viele Anwendungen, etwa Bildaufnahme oder Videoüberwachung, benötigen eine schnelle und zuverlässige Datenübertragung. Der DX-1300 bietet mehrere Hochgeschwindigkeits-Schnittstellen, darunter 10/2.5/1-GbE-LAN und USB 3.2. Über Erweiterungsmodule lässt sich das System auf bis zu 12 LAN-Ports oder bis zu 8 PoE-Ports ausbauen. Das reduziert den Verkabelungsaufwand deutlich.
Robustes Design und branchenspezifische Zertifizierungen
——

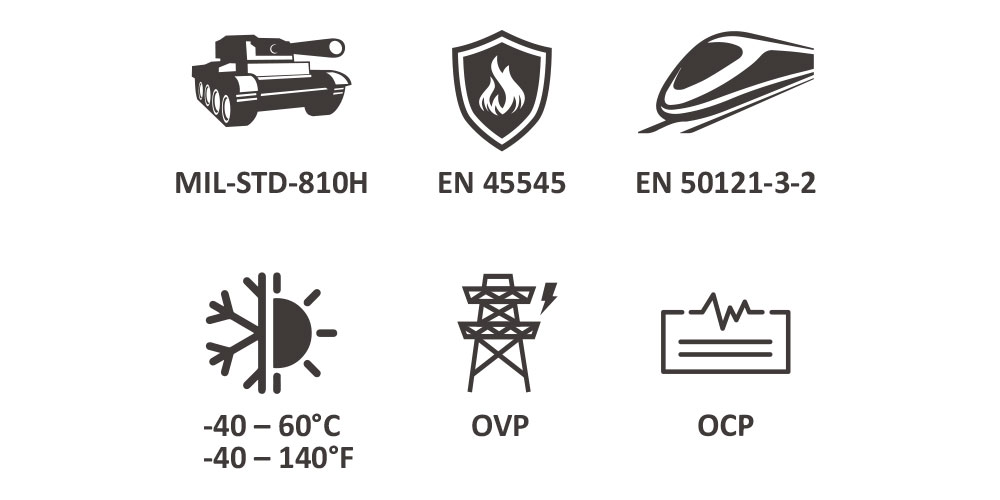

Der DX-1300 ist für den Einsatz in anspruchsvollen Industrieumgebungen ausgelegt. Das System erfüllt militärische Standards (MIL-STD-810H) sowie Bahnzertifizierungen (EN 50121-3-2 und EN 45545-2). Dadurch ist ein zuverlässiger Betrieb auch unter rauen Umgebungsbedingungen gewährleistet.
SPEZIFIKATION
| Model Name | DX-1300 | |
|---|---|---|
| System | Processor | • Arrow Lake-S Ultra 200S Series CPU: - Intel® Core™ Ultra 9 285 24 Cores Up to 5.6 GHz, TDP 65W - Intel® Core™ Ultra 9 285T 24 Cores Up to 5.4 GHz, TDP 35W - Intel® Core™ Ultra 7 265 20 Cores Up to 5.3 GHz, TDP 65W - Intel® Core™ Ultra 7 265T 20 Cores Up to 5.3 GHz, TDP 35W - Intel® Core™ Ultra 5 245 14 Cores Up to 5.1 GHz, TDP 65W - Intel® Core™ Ultra 5 245T 14 Cores Up to 5.1 GHz, TDP 35W - Intel® Core™ Ultra 5 225 10 Cores Up to 4.9 GHz, TDP 65W - Intel® Core™ Ultra 5 225T 10 Cores Up to 4.9 GHz, TDP 35W |
| Chipset | • Intel W880 Chipset | |
| Memory | • 2x DDR5 SODIMM/CSODIMM Socket, Support Un-buffered and ECC Type - Ultra 9 / 7: Supports Up to 6400MHz, 96GB - Ultra 5: Supports Up to 5600MHz, 96GB | |
| BIOS | • AMI BIOS | |
| Graphics | Graphics Engine | • Integrated Intel® Xe LPG Graphics |
| Maximum Display Output | • Supports Quad Independent Display | |
| VGA | • 1x VGA Connector : 1920 x 1200@60Hz | |
| DP | • 1x DP Connector : 4096 x 2304@60Hz - Support cable switch HDMI 4096 x 2160@30Hz * Verified maximum resolution: 3840x2160 @60Hz | |
| HDMI | • 1x HDMI Connector : 4096x2160@30Hz * Verified maximum resolution: 3840x2160 @30Hz | |
| Audio | Audio Codec | • Realtek® ALC888, High-Definition Audio |
| Line-out | • 1x Line-out, Phone Jack 3.5mm | |
| Mic-in | • 1x Mic-in, Phone Jack 3.5mm | |
| I/O | LAN | • 2x 2.5 GbE LAN, RJ45 - GbE1~2: Intel® I226 |
| COM | • 4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9 | |
| USB | • 4x 10Gbps USB 3.2 Gen2x1, Type A • 4x 5Gbps USB 3.2 Gen1x1, Type A | |
| Storage / Expansion | 2.5" SSD / HDD | • 2x 2.5” Front Accessible SATA HDD/SSD Bay ( SATA 3.0 ) |
| M.2 Key B Socket | • 1x M.2 Key B Type 3042/3052 Socket (PCIe Gen 3x2 / USB3.2 Gen1x1 / SATA), Support 5G / GNSS / Storage / Add-on Card Expansion • 1x M.2 Key B Type 2242 Socket (PCIe Gen 4x2 / SATA / USB 2.0), Support Storage / Add-on Card Expansion | |
| M.2 Key E Socket | • 1x M.2 Key E Type 2230 Socket (PCIe Gen 3x2 / USB2.0), Support Wireless / Bluetooth / Storage / Intel CNVi Module Expansion | |
| SIM | • 1x SIM Socket | |
| CMI (Combined Multiple I/O) Socket | • 2x High Speed CMI Interface for optional CMI Module Expansion • 1x Low Speed CMI Interface for optional CMI Module Expansion | |
| CFM (Control Function Module) Socket | • 1x CFM-IGN Interface for optional CFM-IGN Module Expansion • 1x CFM-TPM Interface for optional CFM-TPM Module Expansion | |
| Other Function | RAID | • Support RAID 0/1/5/10 |
| External FAN Connector | • 1x External FAN Connector, 4-pin Terminal Block (Support Smart Fan by BIOS) | |
| Power Ignition Sensing | • Support Power Ignition Sensing Function with Delay Time Management and Selectable 12V/24V (With Optional CFM Module) | |
| TPM | • Support Discrete TPM2.0 (with Optional CFM Module) | |
| Clear CMOS Switch | • 1x Clear CMOS Switch | |
| Reset Button | • 1x Reset Button | |
| Instant Reboot | • Support 0.2sec Instant Reboot Technology | |
| Watchdog Timer | • Software Programmable Supports 256 Levels System Reset | |
| Antenna Holes | • 3 | |
| Power | Power Button | • 1x ATX Power On/Off Button |
| Power Mode Switch | • 1x AT/ATX Mode Switch | |
| Power Input | • 9 - 48VDC, 3-pin Terminal Block | |
| Remote Power On/Off | • 1x Remote Power On/Off, 2-pin Terminal Block | |
| Remote Power LED | • 1x Remote Power LED, 2-pin Terminal Block | |
| Max Power Consumption | • 35W CPU: 162W • 65W CPU: 272.88W - Test conducted with CPU, 1x RAM, and 1x storage - 100% load during burn-in test | |
| Inrush Current (Peak) | • 35W CPU: 5.24 A@24V • 65W CPU: 4.939 A@24V | |
| Physical | Dimension ( W x D x H ) | • 242.2 x 173 x 75mm |
| Weight Information | • 3.59 kg | |
| Mechanical Construction | • Extruded Aluminum with Heavy Duty Metal | |
| Mounting | • Wall Mount / DIN-Rail / VESA / Side Mount | |
| Physical Design | • Fanless Design • Cableless Design • Jumper-less Design • Unibody Design | |
| Reliability & Protection | Reverse Power Input Protection | • Yes |
| Over Voltage Protection | • Protection Range: 51~58V • Protection Type: shut down operating voltage, re-power on at the preset level to recover | |
| Over Current Protection | • 15A | |
| CMOS Battery Backup | • SuperCap Integrated for CMOS Battery Maintenance-free Operation | |
| MTBF | • 332,808 Hours - Database: Telcordia SR-332 Issue3, Method 1, Case 3 | |
| Operating System | Windows | • Windows®11, Windows®10 |
| Linux | • Ubuntu 24.04 | |
| Environment | Operating Temperature | • 35W TDP Processor: -40°C to 60°C (-40℉ to 140℉) • 65W TDP Processor: -40°C to 50°C (-40℉ to 122℉) With External Fan Kit - With extended temperature peripherals; Ambient with air flow - According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14 |
| Storage Temperature | • -40°C to 85°C (-40℉ to 185℉) | |
| Relative Humidity | • 95%@60°C (non-Condensing) | |
| Shock | • MIL-STD-810H | |
| Vibration | • MIL-STD-810H | |
| EMC | • CE, UKCA, FCC, ICES-003 Class A | |
| EMI | • CISPR 32 Conducted & Radiated: Class A • EN/BS EN 50121-3-2 Conducted & Radiated: Class A • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A • EN/BS EN61000-3-3 Voltage fluctuations & flicker • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A | |
| EMS | • EN/IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 20 V/m • EN/IEC 61000-4-4 EFT: AC Power: 2 kV; DC Power: 1 kV; Signal: 2 kV • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV • EN/IEC 61000-4-6 CS: 10V • EN/IEC 61000-4-8 PFMF: 50 Hz, 30A/m • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 1 cycles at 60 Hz | |
| Railway | • EMC: EN 50155: 2021 Clause 4.4.6, 13.4.9 - EN 50121-1 : 2017 - EN 50121-3-2: 2016 + A1: 2019 | |
| Industrial Environment | • EMC - EN/BS/IEC 61000-6-4: 2019 Class A - EN/BS/IEC 61000-6-2: 2019 | |
| Maritime Application | • EMC - IEC 60945 (Compliant with additional power protection module) | |
| Fire Protection | • EN 45545-2 | |
| Safety | • UL, cUL, CB, IEC, EN 62368-1 | |
BESTELLINFORMATIONEN
| Model No. | Product Description |
|---|---|
| DX-1300-R10 | Intel® Arrow Lake-S Core™ Ultra 200S Series Processors, High Performance and Compact Rugged Embedded Computer |
| DX-1300 Series Embedded System x1 | Power Terminal Block Connector x1 |
| CPU Heatsink Pack x1 | Remote Power On/Off Terminal Block Connector x 1 |
| Screw Pack x1 | Fan Terminal Block Connector x 1 |
| Wall Mounting Kit x1 | M.2 Key B Type 3052 to 3042 Adapter Bracket x1 |
| Model No. | Description |
|---|---|
| CFM-PoE01 | CFM Module with PoE Control Function, Individual Port 25.5W |
| CFM-IGN01 | CFM Module with Power Ignition Sensing Control Function, 12V/24V Selectable |
| CFM-TPM02-R10 | CFM Module with Hardware TPM 2.0 |
| CMI-LAN01-R12 | CMI Module with 4x RJ45 Intel I210 1GbE LAN Ports |
| CMI-M12LAN01-R12 | CMI Module with 4 x M12 Intel I210 1GbE LAN Ports |
| CMI-XM12LAN01-R10 | CMI Module with M12 X-Coded Connector, 4x Intel I210 1GbE LAN Ports |
| CMI-2P5GLAN01-R10 | CMI Module with 4x Intel 2.5GbE LAN, RJ45 Port |
| CMI-10GLAN05-R10 | CMI Module with 2x Intel 10GbE LAN, RJ45 Port |
| CMI-10GXM12LAN01-R10 | CMI Module with 2x Intel 10GbE LAN, M12 X-Coded Connector |
| CMI-DIO01 | CMI Module with 16DIO (8in 8out) |
| CMI-COM01 | CMI Module with 2x RS232/422/485 (Support 5V/12V) |
| MEC-CAN-2812i | M.2 2242/2260/2280 (B+M key) dual isolated CAN bus 2.0B board (-40℃~+85℃), 2x DB9 Connector, Cervoz |
| MEC-CAN-2814i | M.2 2242/2260/2280 (B+M key) quad isolated CAN bus 2.0B board (-40℃~+85℃), 4x DB9 Connector, Cervoz |
| MEC-COM-2012 | M.2 2242/2260/2280 (B+M key) 2-port RS-232 serial board (-40℃~+85℃), 2x DB9 Connector, Cervoz |
| MEC-COM-2032i | M.2 2242/2260/2280 (B+M key) 2-port RS-232/422/485 isolated serial board (-40℃~+85℃), 2x DB9 Connector, Cervoz |
| MEC-LAN-2002i | M.2 2242/2260/2280 (B+M key) 2-port 10/100/1000 isolated Ethernet board(-40℃~+85℃), 2x RJ45 Connector, Cervoz |
| MEC-LAN-2002i-S | M.2 2242/2260/2280 (B+M key) 2-port 10/100/1000 isolated Ethernet board(0℃~+70℃), 2x RJ45 Connector, Cervoz |
| UB0930-R10 | Universal Bracket with 4x M12 X-Coded Cutout |
| UB0932-R10 | Universal Bracket with 3x Antenna Cutout |
| UB1303 | Universal Bracket with 2x DB9 Cutout |
| UB1311 | Universal Bracket with 2x RJ45 Cutout for MEC-LAN Expansion |
| UB1318 | Universal Bracket with DIO Cutout |
| UB1710-R10 | Universal Bracket with 4x M12 A-Coded Cutout |
| UB1712-R10 | Universal Bracket with 4x RJ45 Cutout |
| UB1728-R10 | Universal Bracket with 2x RJ45 Cutout for CMI-10GLAN Expansion |
| UB1737-R10 | Universal Bracket with 2x M12 X-coded Cutout |
| AC-BE01-R10 | M.2 Key B Type 2242 to M.2 Key E Type 2230 Adapter Card |
| SIDE-DX | DX Series side mount kit |
| DIN01 | DIN-RAIL Mount Kit, KMRH-K175 |
| GST220A24-CIN | Adapter AC/DC 24V 9.2A 220W with 3pin Terminal Block Plug and Tubes, Level VI |
| GST360A24-CIN | Adapter AC/DC 24V 15A 360W with 3pin Terminal Block Plug and TUBES, Level VI |
| RSD-200D-24 | Railway Single Output DC-DC Converter 200W / DC 24V |
| FAN-EX101 | External Fan with 4pin Terminal Block Plug and Mounting Bracket, Support smart fan |
