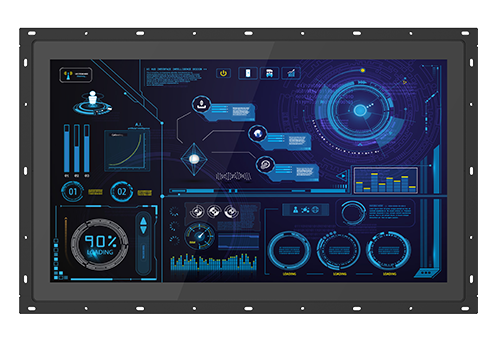

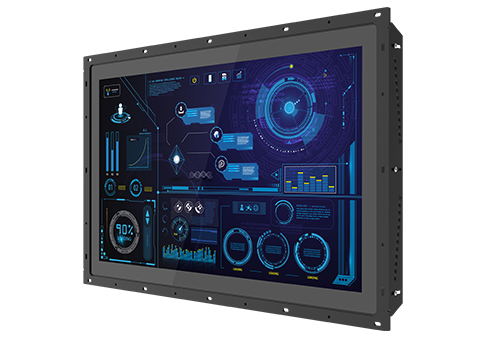

CO-W121C / M1101 Series
- 21,5" TFT-LCD mit projiziertem kapazitivem Touch
- mit verstellbarer Montagehalterung
- Verschiedene Videoeingangsschnittstellen: 1x VGA, 1x HDMI, 1x DisplayPort
- Unterstützt USB- und RS-232-Schnittstellen für die Touch-Funktion
- OSD-Steuertasten für die Helligkeitsanpassung
- unterstützt die patentierte Cincoze CDS-Technologie
- Frontplatte IP65-konform
- Unterstützt Flach-/Standard-/VESA-/Rackmontage
Die Open Frame Industrie-Touchmonitore der Serie CO-100/M1101 von Cincoze verfügen über digitale HDMI- und DisplayPort-Eingänge sowie einen analogen VGA-Eingang. Das größte Highlight ist die patentierte verstellbare Montagehalterung mit Dickeneinstellung und Verriegelungsarten, die die Installation erleichtern. Der CO-100/M1101 wurde für Gerätehersteller entwickelt und lässt sich nahtlos in Schaltschränke aus verschiedenen Materialien und mit unterschiedlichen Stärken integrieren. Sein robustes Design berücksichtigt die harten Anwendungsanforderungen von HMI in rauer Industrieumgebung.
Produktkategorie >>>> Panel PC & Industriemonitor
Die patentierte CDS Technologie
——
Die patentierte CDS (Convertible Display System)-Technologie macht die Wartung vor Ort und künftige Aufrüstungen einfacher und kostengünstiger, da ein einzelnes Teil des Systems ausgetauscht werden kann, anstatt das gesamte System zu ersetzen.
Patent Nr. M482908
Einfach zu installieren
——
Die exklusive, verstellbare Montagehalterung ermöglicht die Einstellung der Dicke und unterstützt sowohl Platten- als auch Nockenverriegelungsmethoden. Flache und Standard-Montageoptionen erleichtern zudem die Integration in Industriemaschinen.
Patent: I802427, D224544, D224545Integrierte Struktur
——

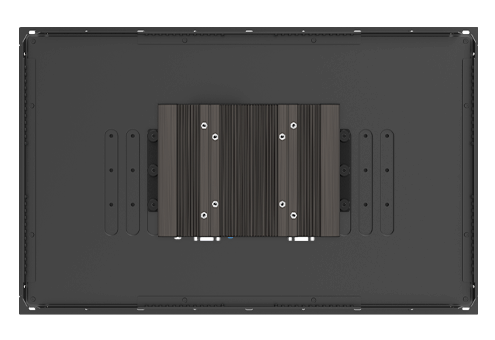

Der modulare Open Frame-Monitor kombiniert Flexibilität und Zuverlässigkeit und kann in Ausstattungsmaschinen eingesetzt werden. Entfernen Sie die Halterung und er wird zu einem eigenständigen Panel-PC für die Verwendung mit einer VESA-Halterung oder in einem 19″-Rack.
Robust, sicher und zuverlässig
——
Durch den weiten Betriebstemperaturbereich und die staub- und wasserdichte Frontplatte (IP65) eignet sich das Gerät für Maschinen-HMI oder Prozessvisualisierung in Vor-Ort-Anwendungen. Das CO-100/M1101 hat die UL-Zertifizierung erhalten, wodurch die hohen Sicherheitsstandards des Produkts gewährleistet werden.
CO-W121C
| Model Name | CO-W121C | |
|---|---|---|
| Display | LCD Size | 21.5” (16:9) |
| Resolution | 1920 x 1080 | |
| Brightness | 300 cd/m2 | |
| Contrast Ratio | 5000 : 1 | |
| LCD Color | 16.7M | |
| Pixel Pitch | 0.24825 (H) x 0.24825 (V) mm | |
| Viewing Angle | 178 (H) / 178 (V) | |
| Backlight LED Life Time | 50,000 hrs | |
| Touch Screen | Touchscreen Type | Projected Capacitive Touch |
| Physical | Dimension (W x D x H) | 550 x 343.7 x 63.3 |
| Weight | 7.16 kg | |
| Construction | One-piece and Slim Bezel Design | |
| Mounting Type | Flat / Standard / VESA / Rack Mount | |
| Mounting Bracket | Pre-installed Mounting Bracket with Adjustable Design ( Support 11 different stages of adjustment ) | |
| Power | Power Consumption | 24.8W (Max.) |
| Protection | Ingress Protection | Front Panel IP65 Compliant * According to IEC60529 |
| Environment | Operating Temperature | Ambient with Air flow: 0°C to 60°C (with Industrial Grade Peripherals) |
| Storage Temperature | -20°C to 60°C | |
| Humidity | 80% RH @ 50°C (Non-condensing) | |
| EMC | CE, UKCA, FCC, ICES-003 Class A | |
| EMI | • CISPR 32 Conducted & Radiated: Class A • EN/BS EN 55032 Conducted & Radiated: Class A • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A • EN/BS EN61000-3-3 Voltage fluctuations & flicker • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A | |
| EMS | • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 3 V/m • EN/IEC 61000-4-4 EFT: AC Power: 1 kV; DC Power: 0.5 kV; Signal: 0.5 kV • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV • EN/IEC 61000-4-6 CS: 3V • EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 0.5 cycles at 50 Hz | |
| Safety | UL, cUL, CB, IEC, EN 62368-1 | |
M1101
| Model Name | M1101 | |
|---|---|---|
| Graphics | HDMI-in | 1x HDMI Connector (1920 x 1080 @60Hz) |
| DP-in | 1x DisplayPort Connector (1920 x 1080 @60Hz) | |
| VGA-in | 1x VGA Connector (1920 x 1080 @60Hz) | |
| Audio | Audio input | 1x Audio Line in, Phone Jack 3.5mm |
| I/O | COM | 1x RS-232, DB9 |
| USB | 1x 480Mbps USB 2.0, Type A | |
| Other Function | OSD Button | Menu, Auto, LCD On/Off, Brightness Up, Brightness Down |
| Internal Speaker | AMP 2W + 2W | |
| Status LED Indicator | Power LED, Standby LED | |
| Power | Power Input | 9 - 48VDC, 3-pin Terminal Block |
| Physical | Dimension ( W x D x H ) | 204.5 x 149 x 38.5 mm |
| Weight Information | 1.2 kg | |
| Mechanical Construction | Extruded Aluminum with Heavy Duty Metal | |
| Mounting | VESA / CDS Mounting | |
| Physical Design | • Fanless Design • Jumper-less Design | |
| Reliability & Protection | Reverse Power Input Protection | Yes |
| Over Voltage Protection | • Protection Range: 51~58V • Protection Type: shut down operating voltage, re-power on at the preset level to recover | |
| Over Current Protection | 15A | |
| MTBF | 1,217,359 hrs - Database: Telcordia SR-332 Issue 3, Method 1, Case 3 | |
| Environment | Operating Temperature | -20°C to 70°C * Ambient with air flow * According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14 |
| Storage Temperature | -20°C to 75°C | |
| Relative Humidity | 95%RH @ 70°C (non-Condensing) | |
| Shock | Operating, 15 Grms (according to IEC60068-2-27) | |
| Vibration | • Operating, 1.5 Grms, 5-500 Hz, 3 Axes (according to IEC60068-2-64) • Operating, 1 Grms, 10-500 Hz, 3 Axes (according to IEC60068-2-6) | |
| EMC | • CE, UKCA, FCC, ICES-003 Class A • EN IEC 61000-6-4, EN IEC 61000-6-2 (24VDC Input Only) | |
| EMI | • CISPR 32 Conducted & Radiated: Class A • EN/BS EN 55032 Conducted & Radiated: Class A • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A • EN/BS EN61000-3-3 Voltage fluctuations & flicker • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A | |
| EMS | • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 10 V/m • EN/IEC 61000-4-4 EFT: AC Power: 2 kV; DC Power: 1 kV; Signal: 1 kV • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV • EN/IEC 61000-4-6 CS: 10V • EN/IEC 61000-4-8 PFMF: 50 Hz, 30A/m • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 1 cycles at 60 Hz | |
| Safety | UL, cUL, CB, IEC, EN 62368-1 | |
| Model No. | Product Description |
|---|---|
| CO-W121C-R10/M1101-R10 | 21.5" TFT-LCD Full HD 16:9 Open Frame Touch Monitor with Projected Capacitive Touch, 1x DisplayPort, 1x HDMI, 1x VGA |
| √ CO-W121C/M1101 Touch Monitor x 1 | √ Power Terminal Block Connector x 1 |
| √ USB Cable x 1 | √ Screw Pack x 1 |
| √ VGA Cable x 1 |
| Model No. | Description |
|---|---|
| GST60A12-CIN1 | Adapter AC/DC 12V 5A 60W, GST60A12-CIN1, wide temp(-30°C ~ +70°C) |
| GST120A24-CIN | Adapter AC/DC 24V 5A 120W with 3pin Terminal Block Plug and Tubes, Level VI |
| URM01 | Universal 19" Rack Mount Kit for Industrial Panel PC & Industrial Monitor |
