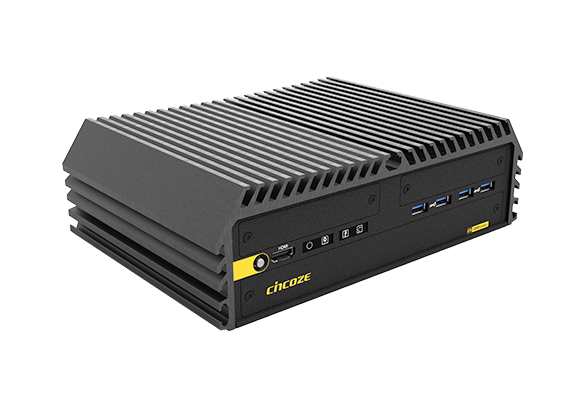

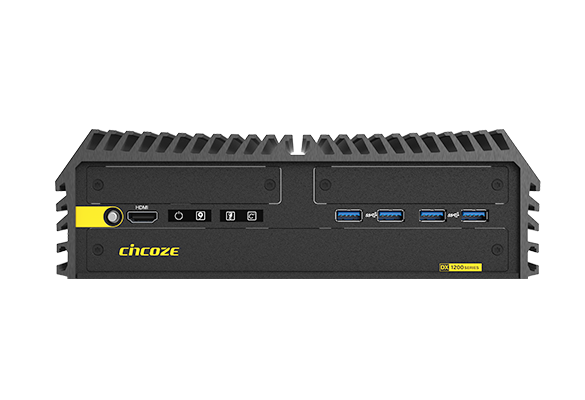

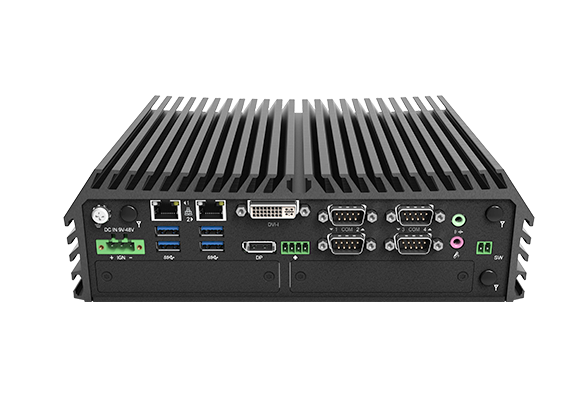

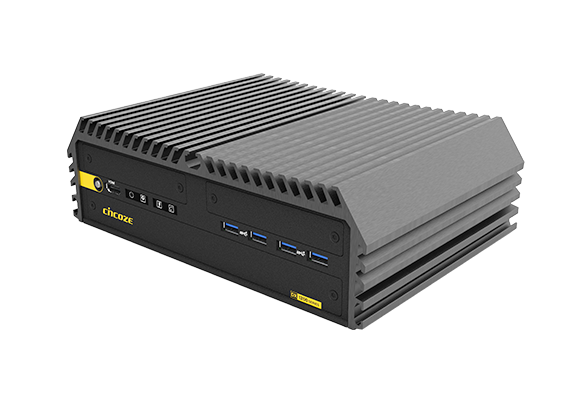

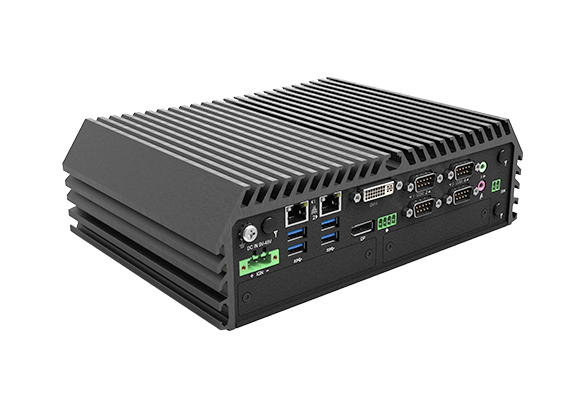

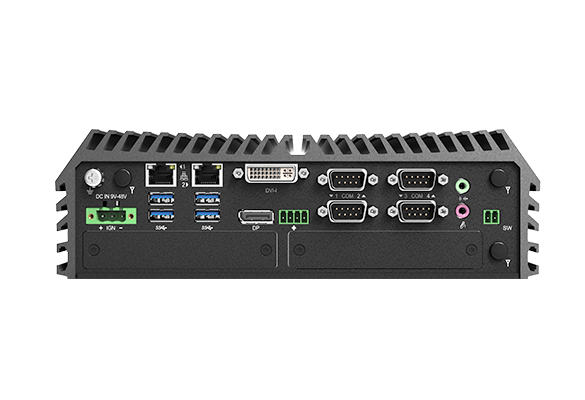

DX-1200

Intel® Core™ Serie der 14./13./12. Generation - leistungsstarker und kompakter, robuster Embedded-PC
PRODUKTEIGENSCHAFTEN
  • Intel® 14./13./12. Generation Raptor Lake-S Refresh / Raptor Lake-S/Alder Lake-S Core™ i9/i7/i5/i3 Prozessoren (max. 65 W TDP)
  • 2 x DDR5 SO-DIMM Sockel, Unterstützt ECC/nicht ECC Speicher, Bis zu 5600MHZ, 64GB
  • Vier unabhängige Displays (HDMI / DP / DVI-I)
  • 1x M.2 Key E Typ 2230 Sockel für Intel CNVi / Kabelloses Modul
  • CMI-Technologie für optionale E/A-Modul-Erweiterungen
  • CFM-Technologie für Power Ignition Erkennung und PoE-Funktion
  • Breite Betriebstemperatur -40°C bis 70°C
  • Sicherheitsstandard: UL, cUL, CB, IEC, EN 62368-1
CERTIFICATIONS
  • MIL-STD-810G
  • EN 45545
  • EN 50121-3-2
  • EN 62368-1
  • CB
  • UL
  • E-Mark
ZUR ANFRAGE HINZUFÜGEN DATENBLATT
ÜBERBLICK
Cincoze P1201, A Slim and Power Efficient Computer For Embedded and Panel-PC Application

Der DX-1200 ist ein lüfterloser Embedded-PC, der extreme Leistung in ein robustes, kompaktes Gehäuse packt und damit die ideale Wahl für intelligente Fertigungs-, Machine-Vision- und Edge-KI-Anwendungen ist. Ein Intel® Core™ (Raptor Lake-S Refresh/Raptor Lake-S/Alder Lake-S)-Prozessor der 14./13./12. Generation (TDP bis zu 65 W) und DDR5-Speicher mit 5600 MHz sorgen für Hochgeschwindigkeits-Rechenleistung. Zusätzliche Funktionen, einschließlich reichhaltiger nativer E/A und modulares Erweiterungsdesign erfüllen die Anforderungen für eine Vielzahl von Anwendungen.

Produktkategorie >>>> Lüfterloser Embedded PC

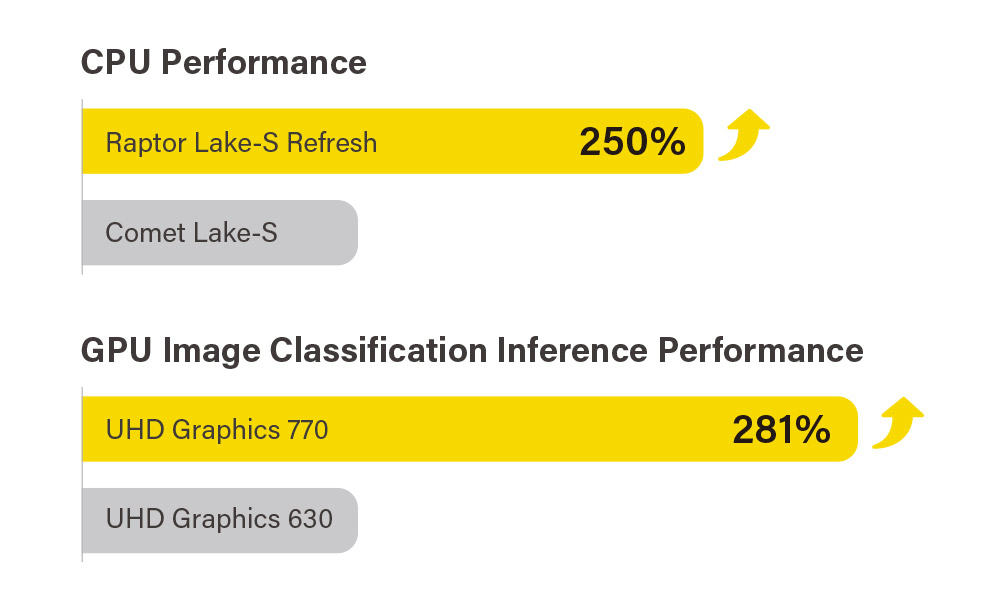

Schnelle Verarbeitung und Inferenz

——

Der DX-1200 unterstützt Intel® Core™ i9/i7/i5/i3-Prozessoren der 14./13./12. Generation (Raptor Lake-S Refresh/Raptor Lake-S/Alder Lake-S), die auf dem Intel 7-Prozess basieren, mit bis zu 24 Kernen (8P + 16E) und 32 Threads, die mehr als das 2,5-fache der Geschwindigkeit der Comet Lake-S-Plattform liefern. Die Intel® Xe-Architektur des UHD 770-Grafikchips steigert die GPU-Leistung bei der Bildklassifizierung auf das 2,8-fache der Geschwindigkeit von Comet Lake-S und bietet die für KI und Edge Computing erforderliche Verarbeitungsleistung.

Rapid Processing and Inference
High-speed, Safe Memory

Schneller, sicherer Speicher

——

Zwei DDR5-SO-DIMM-Steckplätze unterstützen bis zu 64 GB Speicher mit 5600 MHz und verfügen über ECC (Error Correction Code)-Technologie, die die für industrielle Automatisierungsanwendungen erforderliche zusätzliche Stabilität und Zuverlässigkeit bietet.



Reichhaltige und vielfältige Erweiterungsmöglichkeiten

——

Um den unterschiedlichsten industriellen Anwendungen gerecht zu werden, verfügt der DX-1200 über einen M.2 Key E-Steckplatz und zwei Mini-PCIe-Steckplätze für die Erweiterung wie WiFi, GNSS, 4G und Bluetooth. Die Mini-PCIe-Steckplätze unterstützen auch E/A-Erweiterungskarten, Framegrabber-Karten und mehr, um unterschiedliche Anwendungsanforderungen zu erfüllen.

Rich and Diverse Expandability
High-speed, Reliable Data Transmission


Zuverlässige High Speed Datenübertragung

——

Um die Übertragungsrate von Videos oder großen Dateien zu verbessern, unterstützt der DX-1200 bis zu vier High-Speed-LAN-Ports mit 10 Gbit/s. Und für Anwendungsumgebungen, die mehrere Netzwerkverbindungen erfordern, unterstützt der DX-1200 bis zu 8× PoE, wodurch Daten und Strom über dasselbe Kabel bereitgestellt werden, um den Verkabelungsaufwand zu verringern.

Robust und zuverlässig

——

Der DX-1200 ist robust gebaut, was sich in seinem industrietauglichen Schutzdesign und den Industriezertifizierungen in verschiedenen Bereichen widerspiegelt. Neben Merkmalen wie einem weiten Temperaturbereich (-40 bis 70 °C), einem weiten Spannungseingang (9 bis 48 VDC), Überspannungs-, Überstrom- und ESD-Schutz erfüllt er auch den militärischen Schock-Vibrations-Standard MIL-STD-810G. Die Produktsicherheit und -zuverlässigkeit wird außerdem durch die international anerkannte Sicherheitszertifizierung UL 62368-1 gewährleistet. Für mehr Sicherheit im Bahnverkehr erfüllt es auch die EMV-Norm EN 50121-3-2 in EN 50155 und die Brandschutznorm EN 45545-2.

Robust and Reliable
Video
RESOURCES
Cincoze DX-1100: Das Gehirn autonomer Bergbau-Fahrzeuge
2025-07-03
Cincoze DX-1100: Das Gehirn autonomer Bergbau-Fahrzeuge
Bahncomputer – Die wichtigste Komponente für intelligente Bahnsysteme
2024-11-12
Bahncomputer – Die wichtigste Komponente für intelligente Bahnsysteme
Fahrzeuginterne Computer: Herausforderungen und Lösungen
2024-10-08
Fahrzeuginterne Computer: Herausforderungen und Lösungen
Cincoze robuste Embedded-Computer: Innovationsschub für Edge-AI-Anwendungen
2024-09-12
Cincoze robuste Embedded-Computer: Innovationsschub für Edge-AI-Anwendungen
Industrie-PC: Entwicklungsverlauf, Eigenschaften und Lösungen
2024-09-10
Industrie-PC: Entwicklungsverlauf, Eigenschaften und Lösungen
Was ist ein Edge-AI-Computer ? Entdecken Sie die Definition, Auswahl und Anwendungen
2024-08-13
Was ist ein Edge-AI-Computer ? Entdecken Sie die Definition, Auswahl und Anwendungen
Optimierung des Fahrerlebnisses: Cincoze Industrial PC als Zentrale Einheit in intelligenten Bus-PIDS Systemen
2024-07-11
Optimierung des Fahrerlebnisses: Cincoze Industrial PC als Zentrale Einheit in intelligenten Bus-PIDS Systemen
Was ist ein robuster Computer? Entdecken Sie die wesentlichen Merkmale eines robusten Computers.
2024-06-27
Was ist ein robuster Computer? Entdecken Sie die wesentlichen Merkmale eines robusten Computers.
[ Produkt-Spotlight ] Cincoze‘s Auswahl für Edge Computing Lösungen
2024-05-21
[ Produkt-Spotlight ] Cincoze‘s Auswahl für Edge Computing Lösungen
Exploration des Edge Computing: Von den Kernprinzipien zu Edge-Computern
2023-09-21
Exploration des Edge Computing: Von den Kernprinzipien zu Edge-Computern
From Passenger to Operations: DX-1100 Enhances Smart Bus Safety and Fleet Management
2023-08-22
From Passenger to Operations: DX-1100 Enhances Smart Bus Safety and Fleet Management
UL 62368-1: Ensuring the safety of industrial computer products
2023-07-18
UL 62368-1: Ensuring the safety of industrial computer products
Next Evolution in Law Enforcement: Cincoze DX-1100 Powers Police In-vehicle Surveillance System
2023-05-17
Next Evolution in Law Enforcement: Cincoze DX-1100 Powers Police In-vehicle Surveillance System
SPEZIFIKATION
Model NameDX-1200
SystemProcessor

• 14th Generation Intel® Raptor Lake-S Refresh Series CPU:
  - Intel® Core™ i9-14900 24 Cores Up to 5.8 GHz, TDP 65W
  - Intel® Core™ i7-14700 20 Cores Up to 5.4 GHz, TDP 65W
  - Intel® Core™ i5-14500 14 Cores Up to 5.0 GHz, TDP 65W
  - Intel® Core™ i5-14400 10 Cores Up to 4.7 GHz, TDP 65W
  - Intel® Core™ i3-14100 4 Cores Up to 4.7 GHz, TDP 60W
  - Intel® Core™ i9-14901E 8 Cores Up to 5.6 GHz, TDP 65W
  - Intel® Core™ i7-14701E 8 Cores Up to 5.4 GHz, TDP 65W
  - Intel® Core™ i5-14501E 6 Cores Up to 5.2 GHz, TDP 65W
  - Intel® Core™ i5-14401E 6 Cores Up to 4.7 GHz, TDP 65W
  - Intel® Core™ i9-14900T 24 Cores Up to 5.5 GHz, TDP 35W
  - Intel® Core™ i7-14700T 20 Cores Up to 5.2 GHz, TDP 35W
  - Intel® Core™ i5-14500T 14 Cores Up to 4.8 GHz, TDP 35W
  - Intel® Core™ i5-14400T 10 Cores Up to 4.5 GHz, TDP 35W
  - Intel® Core™ i3-14100T 4 Cores Up to 4.4 GHz, TDP 35W
  - Intel® Core™ i9-14901TE 8 Cores Up to 5.5 GHz, TDP 45W
  - Intel® Core™ i7-14701TE 8 Cores Up to 5.2 GHz, TDP 45W
  - Intel® Core™ i5-14501TE 6 Cores Up to 5.1 GHz, TDP 45W
  - Intel® Core™ i5-14401TE 6 Cores Up to 4.5 GHz, TDP 45W
  - Intel® Processor 300 2 Cores Up to 3.9 GHz, TDP 46W
  - Intel® Processor 300T 2 Cores Up to 3.4 GHz, TDP 35W

• 13th Generation Intel® Raptor Lake-S Series CPU:
  - Intel® Core™ i9-13900E 24 Cores Up to 5.2 GHz, TDP 65W
  - Intel® Core™ i7-13700E 16 Cores Up to 5.1 GHz, TDP 65W
  - Intel® Core™ i5-13500E 14 Cores Up to 4.6 GHz, TDP 65W
  - Intel® Core™ i5-13400E 10 Cores Up to 4.6 GHz, TDP 65W
  - Intel® Core™ i3-13100E 4 Cores Up to 4.4 GHz, TDP 60W
  - Intel® Core™ i9-13900TE 24 Cores Up to 5.0 GHz, TDP 35W
  - Intel® Core™ i7-13700TE 16 Cores Up to 4.8 GHz, TDP 35W
  - Intel® Core™ i5-13500TE 14 Cores Up to 4.5 GHz, TDP 35W
  - Intel® Core™ i3-13100TE 4 Cores Up to 4.1 GHz, TDP 35W

• 12th Generation Intel® Alder Lake-S Series CPU:
  - Intel® Core™ i9-12900E 16 Cores Up to 5 GHz, TDP 65W
  - Intel® Core™ i7-12700E 12 Cores Up to 4.8 GHz, TDP 65W
  - Intel® Core™ i5-12500E 6 Cores Up to 4.5 GHz, TDP 65W
  - Intel® Core™ i3-12100E 4 Cores Up to 4.2 GHz, TDP 60W
  - Intel® Core™ i9-12900TE 16 Cores Up to 4.8 GHz, TDP 35W
  - Intel® Core™ i7-12700TE 12 Cores Up to 4.7 GHz, TDP 35W
  - Intel® Core™ i5-12500TE 6 Cores Up to 4.3 GHz, TDP 35W
  - Intel® Core™ i3-12100TE 4 Cores Up to 4.0 GHz, TDP 35W
  - Intel® Pentium® G7400E 2 Cores Up to 3.6 GHz, TDP 46W
  - Intel® Pentium® G7400TE 2 Cores Up to 3.0 GHz, TDP 35W
  - Intel® Celeron® G6900E 2 Cores Up to 3.0 GHz, TDP 46W
  - Intel® Celeron® G6900TE 2 Cores Up to 2.4 GHz, TDP 35W

Chipset• Intel R680E Chipset
Memory• 2x DDR5 SO-DIMM sockets, support Un-buffered and ECC Type memory, up to 64GB.
  - Core™ i9/i7: Support 5600/4800 MHz with Single Rank memory and 5200/4800 MHz with Dual Rank memory.
  - Core™ i5/i3/Pentium®/Celeron®/Intel® Processor: Support 4800 MHz.
BIOS• AMI BIOS
GraphicsGraphics Engine• Integrated Intel® UHD Graphics 770: Core™ i9/i7/i5
• Integrated Intel® UHD Graphics 730: Core™ i3
• Integrated Intel® UHD Graphics 710: Pentium®/Celeron®
Maximum Display Output• Supports Quad Independent Display
DVI• 1x DVI-I Connector
  - VGA: 1920 x 1080 @ 60 Hz
  - DVI-D: 1920 x 1200 @ 60 Hz
DP• 1x DP Connector: 4096 x 2304 @ 60Hz
  * Verified maximum resolution: 3840 x 2160 @ 60Hz
HDMI• 1 x HDMI Connector (3840x2160@30Hz)
AudioAudio Codec• Realtek® ALC888, High Definition Audio
Line-out• 1x Line-out, Phone Jack 3.5mm
Mic-in• 1x Mic-in, Phone Jack 3.5mm
I/OLAN• 2x 1GbE LAN, RJ45(Supports Wake on LAN, PXE)
  - GbE1: Intel® I219
  - GbE2: Intel® I210
COM• 4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
USB• 4 x USB 3.2 Gen2x1 (10Gbps), Type A
• 4 x USB 3.2 Gen1x1 (5Gbps), Type A
StorageSSD/HDD• 2x 2.5" SATA HDD/SSD Bay Supporting Hot Swap Function (SATA 3.0)
mSATA• 2x mSATA Socket (SATA 3.0, shared by Mini-PCIe socket)
RAID• Support RAID 0/1/5/10
ExpansionMini PCI Express• 2x Full-size Mini-PCIe Socket
M.2 E Key Socket• 1x M.2 Key E Type 2230 Socket, Support Intel CNVi Module
SIM Socket• 1x SIM Socket
CMI (Combined Multiple I/O) Interface• 2x High Speed CMI Interface for optional CMI Module Expansion
• 1x Low Speed CMI Interface for optional CMI Module Expansion
CFM (Control Function Module) Interface• 1x CFM IGN Interface for optional CFM-IGN Module Expansion
Other FunctionExternal FAN Connector• 1x External FAN Connector, 4-pin Terminal Block
  (Support Smart Fan by BIOS)
Clear CMOS Switch• 1x Clear CMOS Switch
Reset Button• 1x Reset Button
Instant Reboot• Support 0.2sec Instant Reboot Technology
Watchdog Timer• Software Programmable Supports 256 Levels System Reset
PowerPower Button• 1 x ATX Power On/Off Button
Power Mode Switch• 1 x AT/ATX Mode Switch
Power Input• 9 - 48VDC, 3-pin Terminal Block
Remote Power On/Off• 1 x Remote Power On/Off, 2-pin Terminal Block
Max. Power Consumption• 35W CPU: 201.17W
• 65W CPU: 274.80W
  - Test conducted with CPU, 1x RAM, and 1x storage
  - 100% load during burn-in testing
Inrush Current (Peak)• 35W CPU: 4.151 A@24V
• 65W CPU: 4.360 A@24V
PhysicalDimension ( W x D x H )• 242 x 173 x 75 mm
Weight Information• 3.05 kg
Mechanical Construction• Extruded Aluminum with Heavy Duty Metal
Mounting• Wall / DIN-RAIL / VESA / Side Mount
Physical Design• Fanless Design
• Cableless Design
• Jumper-less Design
• Unibody Design
Reliability & ProtectionReverse Power Input Protection• Yes
Over Voltage Protection• Protection Range: 51~58V
• Protection Type: shut down operating voltage, re-power on at the preset level to recover
Over Current Protection• 15A
CMOS Battery Backup• SuperCap Integrated for CMOS Battery Maintenance-free Operation
MTBF• 394,488 Hours - Database: Telcordia SR-332 Issue3, Method 1, Case 3
Operating SystemWindows• Windows®11, Windows®10
Linux• Ubuntu Desktop 22.04 LTS
EnvironmentOperating Temperature• 35W TDP Processor: -40°C to 70°C
• 65W TDP Processor: -40°C to 50°C (With External Fan Kit)
  - With extended temperature peripherals; Ambient with air flow
  - According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14
Storage Temperature• -40°C to 85°C
Relative Humidity• 95% RH @ 70°C (Non-condensing)
Shock• MIL-STD-810G
Vibration• MIL-STD-810G
EMC• CE, UKCA, FCC, ICES-003 Class A
EMI• CISPR 32 Conducted & Radiated: Class A
• EN/BS EN 50121-3-2 Conducted & Radiated: Class A
• EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
• EN/BS EN61000-3-3 Voltage fluctuations & flicker
• FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS• EN/IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
• EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 20 V/m
• EN/IEC 61000-4-4 EFT: AC Power: 2 kV; Signal: 2 kV
• EN/IEC 61000-4-5 Surges: AC Power: 2 kV
• EN/IEC 61000-4-6 CS: 10V
• EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m
• EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 0.5 cycles at 50 Hz
Safety• UL, cUL, CB, IEC, EN 62368-1
Railway

• EMC:
  EN 50155: 2021 Clause 4.4.6, 13.4.9
  - EN 50121-1 : 2017
  - EN 50121-3-2: 2016 + A1: 2019

• Simulated Long Life Test:
  EN 50155: 2021 Clause 13.4.10.2
  - EN/IEC 61373: 2010 Clause 9, Category 1 Class B Body mounted

• Vibration:
  EN 50155: 2021 Clause 13.4.10.4
  - EN/IEC 61373: 2010 Clause 8, Category 1 Class B Body mounted

• Shock:
  EN 50155: 2021 Clause 13.4.10.3
  - EN/IEC 61373: 2010 Clause 10, Category 1 Class A and Class B Body mounted

Fire Protection• EN 45545-2
In-Vehicle• E-Mark
BESTELLINFORMATIONEN
Available Models
Model No.Product Description
DX-1200-R1014/13/12th Gen. Intel® Core Series High Performance and Compact Rugged Embedded Computer

Package Checklist
DX-1200 Rugged Computer x1Power Terminal Block Connector x1
CPU Heatsink Pack x1Remote Power On/Off Terminal Block Connector x 1
Screw Pack x 1Fan Terminal Block Connector x 1
Wall Mounting Kit x1 DVI-I to VGA Adaptor x 1

Optional Modules and Accessories
Model No.Description
CFM-PoE01CFM Module with PoE Control Function, Individual Port 25.5W
CFM-IGN01CFM Module with Power Ignition Sensing Control Function, 12V/24V Selectable
CMI-LAN01-R12CMI Module with 4x RJ45 Intel I210 1GbE LAN Ports
CMI-10GLAN05-R10CMI Module with 2x Intel 10GbE LAN, RJ45 Port
CMI-M12LAN01-R12CMI Module with 4 x M12 Intel I210 1GbE LAN Ports
CMI-XM12LAN01-R10CMI Module with M12 X-Coded Connector, 4x Intel I210 1GbE LAN Ports
CMI-DIO01CMI Module with 16DIO (8in 8out)
CMI-COM01CMI Module with 2x RS232/422/485 (Support 5V/12V)
MEC-COM-M212-TDB9Mini-PCIe Module with 2x RS-232 Serial Ports, 1x Thin DB9 Cable
MEC-COM-M334-TDB9Mini-PCIe Module with 4x RS-232/422/485 Serial Ports, 2x Thin DB9 Cable
MEC-LAN-M102-30Mini-PCIe Module with 2x LAN Ports, 2x 30cm cable
UB0930-R10Universal Bracket with 4x M12 X-Coded Cutout
UB0932-R10Universal Bracket with 3x Antenna Cutout
UB1303Universal Bracket with 2x DB9 Cutout
UB1311Universal Bracket with 2x RJ45 Cutout for MEC-LAN Expansion
UB1318Universal Bracket with DIO Cutout
UB1710-R10Universal Bracket with 4x M12 A-Coded Cutout
UB1712-R10Universal Bracket with 4x RJ45 Cutout
UB1728-R10Universal Bracket with 2x RJ45 Cutout for CMI-10GLAN Expansion
SIDE-DXDX Series side mount kit
DIN01DIN-RAIL Mount Kit, KMRH-K175
GST120A24-CINAdapter AC/DC 24V 5A 120W with 3pin Terminal Block Plug and Tubes, Level VI
GST220A24-CINAdapter AC/DC 24V 9.2A 220W with 3pin Terminal Block Plug and Tubes, Level VI
GST360A24-CINAdapter AC/DC 24V 15A 360W with 3pin Terminal Block Plug and TUBES, Level VI
RSD-200D-24Railway Single Output DC-DC Converter 200W / DC 24V
FAN-EX101External Fan with 4pin Terminal Block Plug and Mounting Bracket, Support smart fan
DOWNLOADS
Datenblatt
BetreffVeröffentlichungsdatumDownload
DX-1200 Datasheet2023/04/14Download
Handbuch
BetreffVeröffentlichungsdatumDownload
DX-1200 User Manual2025/06/12Download
Treiber
BetreffVeröffentlichungsdatumDownload
DX-1200 Audio Driver2023/04/27Download
DX-1200 Chipset Driver2023/04/27Download
DX-1200 COM Driver2023/04/27Download
DX-1200 GNA Driver2023/04/27Download
DX-1200 Graphics Driver2025/05/05Download
DX-1200 LAN Driver2023/04/27Download
DX-1200 ME Driver2025/03/26Download
DX-1200 RST Driver2023/04/27Download
Zurück zur Kategorie
Lädt...
