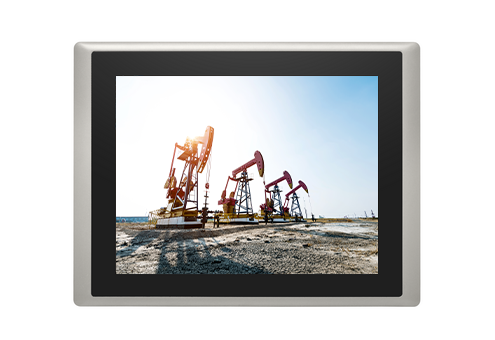

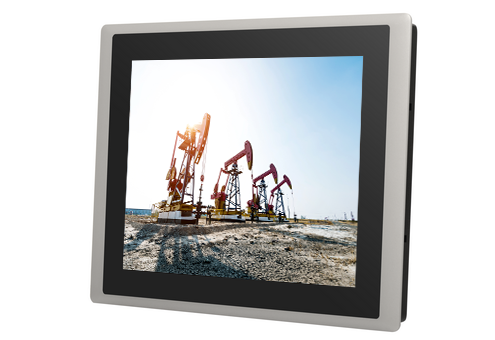

CS-115 / M1101 Series
- 15" TFT-LCD mit ultrahoher Helligkeit von bis zu 1.800 nits und 1024 x 768 (XGA) Auflösung
- mit Aluminium-Druckguss-Frontrahmen
- Verschiedene Videoeingangsschnittstellen: 1x VGA, 1x HDMI, 1x DisplayPort
- Unterstützt USB- und RS-232-Schnittstellen für die Touch-Funktion
- OSD-Steuertasten für die Helligkeitsanpassung
- Unterstützt das Convertible Display System (CDS)
- True Flat IP65 Schutz der Frontplatte
- Unterstützt Panel / VESA / Rack Mount
Die sonnenlichtlesbaren Industrie-Touch-Monitore der Serie CS-100/M1101 von Cincoze sind speziell für den Außeneinsatz konzipiert. Die höchste Helligkeit beträgt 1.800 nits, und es gibt eine Auswahl an Bildschirmgrößen, -verhältnissen und -helligkeiten. Der CS-100/M1101 ist die beste Wahl für Kiosk-Displays und HMI-Anwendungen im Freien, da er robust ist und eine einfache Wartung vor Ort ermöglicht. Es wird eine Vielzahl von Eingangsschnittstellen unterstützt, darunter digitale HDMI- und DisplayPort-Eingänge sowie ein analoger VGA-Eingang. Der Monitor verfügt über ein mehrsprachiges OSD und unterstützt mehrere Installationsmethoden, einschließlich Panel-, VESA- und Rack-Montage, um den unterschiedlichen Einsatzanforderungen verschiedener Anwendungsszenarien im Außenbereich gerecht zu werden.
Produktkategorie >>>> Panel PC & Industriemonitor
Umfassendes Größensortiment
——
Die CS-100/M1101-Serie bietet eine Vielzahl von Bildschirmgrößen von 8,4 bis 24 Zoll, unterstützt eine Full-HD-Auflösung, hat eine hohe Helligkeit von bis zu 1.800 nits und verfügt über einen projektiven kapazitiven Multi-Point-Touchscreen, der je nach Anwendungsanforderungen ausgewählt werden kann.
Die patentierte CDS Technologie
——

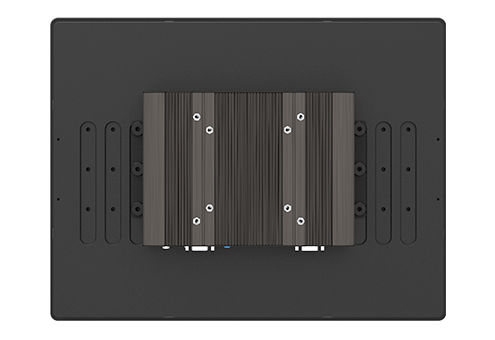

Die patentierte CDS (Convertible Display System)-Technologie macht die Wartung vor Ort und künftige Aufrüstungen einfacher und kostengünstiger, da ein einzelnes Teil des Systems ausgetauscht werden kann, anstatt das gesamte System zu ersetzen.
Patent Nr. M482908Mehrere Display-Eingänge
——
Die CS-100/M1101-Serie verfügt über drei Display-Eingänge, darunter HDMI- und DisplayPort-Digitaleingänge, sowie einen analogen VGA-Eingang, um den Display-Anforderungen im industriellen Bereich gerecht zu werden.
Breiter Temperaturbereich, sicher und zuverlässig
——
Die CS-100/M1101-Serie verfügt über industrietaugliche Schutzvorrichtungen, einschließlich einer breiten Temperaturunterstützung (-20°C bis 70°C) und einer staub- und wasserfesten IP65-Frontblende, um rauen Betriebsumgebungen standzuhalten. Im Streben nach immer höherer Produktsicherheit wurde die CS-100/M1101-Serie außerdem strengen Tests unterzogen, um die UL-Zertifizierung für Produktsicherheit zu erhalten.
CS-115
| Model Name | CS-115 | |
|---|---|---|
| Display | LCD Size | 15" (4:3) |
| Max. Resolution | 1024 x 768 (XGA) | |
| Brightness (cd/m2) | 1800 | |
| Contract Ratio | 800 : 1 | |
| LCD Color | 16.2M | |
| Pixel Pitch (mm) | 0.297 (H) x 0.297 (V) | |
| Viewing Angle (H-V) | 160 / 150 | |
| Backlight MTBF | 50,000 hrs (LED Backlight) | |
| Touch Screen | Touchscreen Type | Projected Capacitive |
| Physical | Dimension (W x D x H) | 408 x 312.4 x 59.2 mm |
| Weight Information | 4.36kg | |
| Mechanical Construction | Flat Rugged Aluminum Die-casting Bezel | |
| Environment | Front Panel Protection | IP 65 Compliant |
| Operating Temperature | -20°C to 70°C (With Industrial Grade Peripherals; Ambient with air flow) | |
| Storage Temperature | -30°C to 70°C | |
| Relative Humidity | 90% RH @ 40°C (Non-condensing) | |
| EMC | CE, UKCA, FCC, ICES-003 Class A | |
| EMI | • CISPR 32 Conducted & Radiated: Class A • EN/BS EN 55032 Conducted & Radiated: Class A • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A • EN/BS EN61000-3-3 Voltage fluctuations & flicker • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A | |
| EMS | • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 3 V/m • EN/IEC 61000-4-4 EFT: AC Power: 1 kV; DC Power: 0.5 kV; Signal: 0.5 kV • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV • EN/IEC 61000-4-6 CS: 3V • EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 0.5 cycles at 50 Hz | |
| Safety | UL, cUL, CB, IEC, EN 62368-1 | |
M1101
| Model Name | M1101 | |
|---|---|---|
| Graphics | HDMI-in | 1x HDMI Connector (1920 x 1080 @60Hz) |
| DP-in | 1x DisplayPort Connector (1920 x 1080 @60Hz) | |
| VGA-in | 1x VGA Connector (1920 x 1080 @60Hz) | |
| Audio | Audio input | 1x Audio Line in, Phone Jack 3.5mm |
| I/O | COM | 1x RS-232, DB9 |
| USB | 1x 480Mbps USB 2.0, Type A | |
| Other Function | OSD Button | Menu, Auto, LCD On/Off, Brightness Up, Brightness Down |
| Internal Speaker | AMP 2W + 2W | |
| Status LED Indicator | Power LED, Standby LED | |
| Power | Power Input | 9 - 48VDC, 3-pin Terminal Block |
| Physical | Dimension ( W x D x H ) | 204.5 x 149 x 38.5 mm |
| Weight Information | 1.2 kg | |
| Mechanical Construction | Extruded Aluminum with Heavy Duty Metal | |
| Mounting | VESA / CDS Mounting | |
| Physical Design | • Fanless Design • Jumper-less Design | |
| Reliability & Protection | Reverse Power Input Protection | Yes |
| Over Voltage Protection | • Protection Range: 51~58V • Protection Type: shut down operating voltage, re-power on at the preset level to recover | |
| Over Current Protection | 15A | |
| MTBF | 1,217,359 hrs - Database: Telcordia SR-332 Issue 3, Method 1, Case 3 | |
| Environment | Operating Temperature | -20°C to 70°C * Ambient with air flow * According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14 |
| Storage Temperature | -20°C to 75°C | |
| Relative Humidity | 95%RH @ 70°C (non-Condensing) | |
| Shock | Operating, 15 Grms (according to IEC60068-2-27) | |
| Vibration | • Operating, 1.5 Grms, 5-500 Hz, 3 Axes (according to IEC60068-2-64) • Operating, 1 Grms, 10-500 Hz, 3 Axes (according to IEC60068-2-6) | |
| EMC | • CE, UKCA, FCC, ICES-003 Class A • EN IEC 61000-6-4, EN IEC 61000-6-2 (24VDC Input Only) | |
| EMI | • CISPR 32 Conducted & Radiated: Class A • EN/BS EN 55032 Conducted & Radiated: Class A • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A • EN/BS EN61000-3-3 Voltage fluctuations & flicker • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A | |
| EMS | • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 10 V/m • EN/IEC 61000-4-4 EFT: AC Power: 2 kV; DC Power: 1 kV; Signal: 1 kV • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV • EN/IEC 61000-4-6 CS: 10V • EN/IEC 61000-4-8 PFMF: 50 Hz, 30A/m • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 1 cycles at 60 Hz | |
| Safety | UL, cUL, CB, IEC, EN 62368-1 | |
| Model No. | Product Description |
|---|---|
| CS-115C-R11/M1101-R10 | 15“ TFT-LCD 1800nits Sunlight Readable Touch Monitor with Projected Capacitive Touch, 1x DisplayPort, 1x HDMI, 1x VGA |
| √ CS-115/M1101 Touch Monitor x 1 | √ Panel Mounting Kit x 1 |
| √ USB Cable x 1 | √ Power Terminal Block Connector x 1 |
| √ VGA Cable x 1 | √ Screw Pack x 1 |
| Model No. | Description |
|---|---|
| GST60A12-CIN1 | Adapter AC/DC 12V 5A 60W, GST60A12-CIN1, wide temp(-30°C ~ +70°C) |
| GST120A24-CIN | Adapter AC/DC 24V 5A 120W with 3pin Terminal Block Plug and Tubes, Level VI |
| URM01 | Universal 19" Rack Mount Kit for Industrial Panel PC & Industrial Monitor |
